Vrátane odvzdušňovača a odkalovača, vzdialenosť osí 200 mm, pre horizontálnu alebo vertikálnu montáž, s ručným odvzdušňovačom a KFE – kohútom vrátane koncovky hadice a krytky, ponorná objímka 3/8“ F (vnútorný priemer 10 mm) pre teplotný snímač prívodu, súprava fitingov 1 1/2“ F (primárne vedenie) s kompletnou izoláciou, nástenné držiaky. Klasifikace - Základné údaje Skupina ETIMAccessories/spare parts for boilers and heaters Trieda ETIMPríslušenstvo pre kotly Názov produktuMeibes hydraul. verdeler 100kW/4,5m3/h ZnačkaFlamco Typ výrobkuMeiFLow Klasifikace - Vlastnosti Príslušenstvo pre priamo ohrevné kotlyIný Príslušenstvo pre nepriamo vykurovaný kotolIný Príslušenstvo pre elektrický kotolIný Príslušenstvo pre akumulačný zásobníkIný Príslušenstvo pre montážIný AccessoryAno Spare partNe

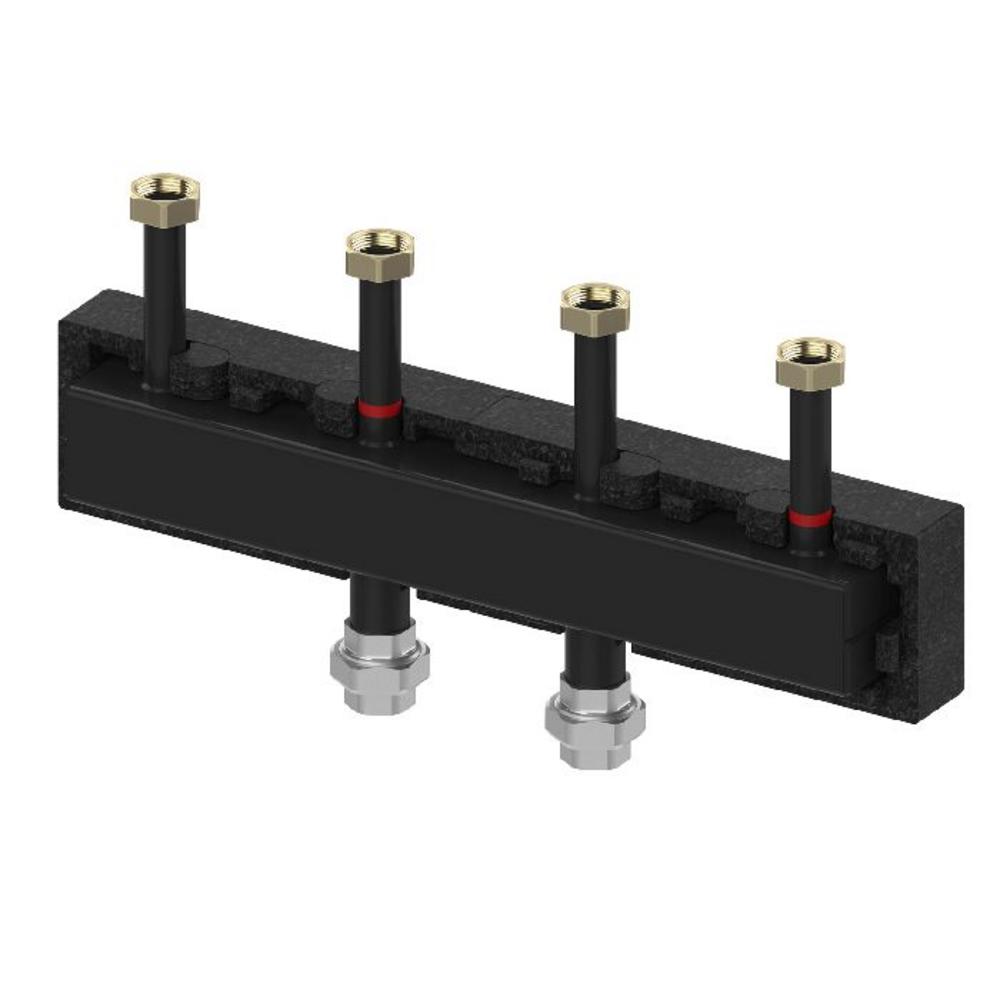

Izolácia EPP, s 2 alebo 3 páry prípojok smerom nahor (1 1/2“ prevlečná matica s plošným utesnením), 1 pár prípojok smerom nadol (2“ prevlečná matica s plošným utesnením a s dielom pre zaskrutkovanie 2“ M × 1 1/2“ F), vzdialenosť osí 200 mm, pre montáž čerpadlových skupín M-UC/MC, možnosť vyprázdnenia oboch komôr pomocou kohútov KFE 1/2”, pre výkon až 100 kW (pri ?T=20K). Klasifikace - Základné údaje Skupina ETIMDistribution systems and components Trieda ETIMRozdeľovače Názov produktuVerteilerbalken 2-fach, bis 100 kW ZnačkaFlamco Typ výrobkuMeiFlow M Klasifikace - Vlastnosti Vhodné pre pitnú voduNe Vhodné pre úžitkovú voduAno Suitable for cooling waterNe Suitable for compressed airNe Suitable for glycolAno Suitable for ethanolAno Spôsob montážeSurface mounting ModelDistributor/collector MateriálOceľ Kvalita materiáluIný Povrchová ochranaLakované Menovitý vnútorný priemer Pripojenia 1DN 40 TvarThroughflow with straight branches Pripojenie vonkajšieho priemeru potrubia 145 mm Pripojenie 1Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) Menovitý vnútorný priemer pripojenie 21 1/2 inch (40) Vonkajší priemer rúrky pripojenie 245 mm Pripojenie 2Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) Number of branches3 Number of branching directions1 Nominal diameter branches1 1/2 inch (40) Outer pipe diameter branches45 mm Connection branchesInternal thread cylindrical BSPP-G (ISO 228-1) Deviant distance between branchesAno Tlaková triedaPN 6 Max. prevádzková teplota systému110 °C Systémovo orientovanýNe With fill- and drain valveNe With shut-off valveNe With de-aerationNe With wall-mounting bracketNe Vrátane montážneho materiáluNe S nožičkamiNe With adjustable floor legsNe S izoláciouAno Šírka800 mm Výška410 mm Hĺbka164 mm Length distributor800 mm Distributor working length800 mm Venturi nozzleIný KOMO certifiedNe Type approval according to BBR/EKSNe S plniacim / vypúšťacím kohútomNe

Izolácia EPP, s 2 alebo 3 páry prípojok smerom nahor (1 1/2“ prevlečná matica s plošným utesnením), 1 pár prípojok smerom nadol (2“ prevlečná matica s plošným utesnením a s dielom pre zaskrutkovanie 2“ M × 1 1/2“ F), vzdialenosť osí 200 mm, pre montáž čerpadlových skupín M-UC/MC, možnosť vyprázdnenia oboch komôr pomocou kohútov KFE 1/2”, pre výkon až 100 kW (pri ?T=20K).

Ku každej čerpadlovej zostave odporúčame prepojovaciu sadu medzi zberačom a kotlom alebo
čerpadlom. Prepojovacia sada sa dodáva s dvomi izolovanými vlnitými rúrkami z nerezovej
ocele DN 32 s dĺžkou 0,7 a 1 m. Prepojovacie sady sú dopojené ku kotlu pomocou priložených
prevlečných matíc 2", vlnité rúrky sú ohnuté a skrátené podľa potreby v mieste montáže.
Pre dopojenie na guľové kohúty alebo pre priame dopojenie ku kotlu sa používa šróbenie FixLock s
1 1/4" vnútorným závitom.

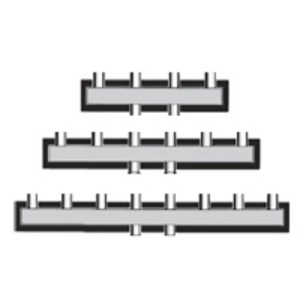

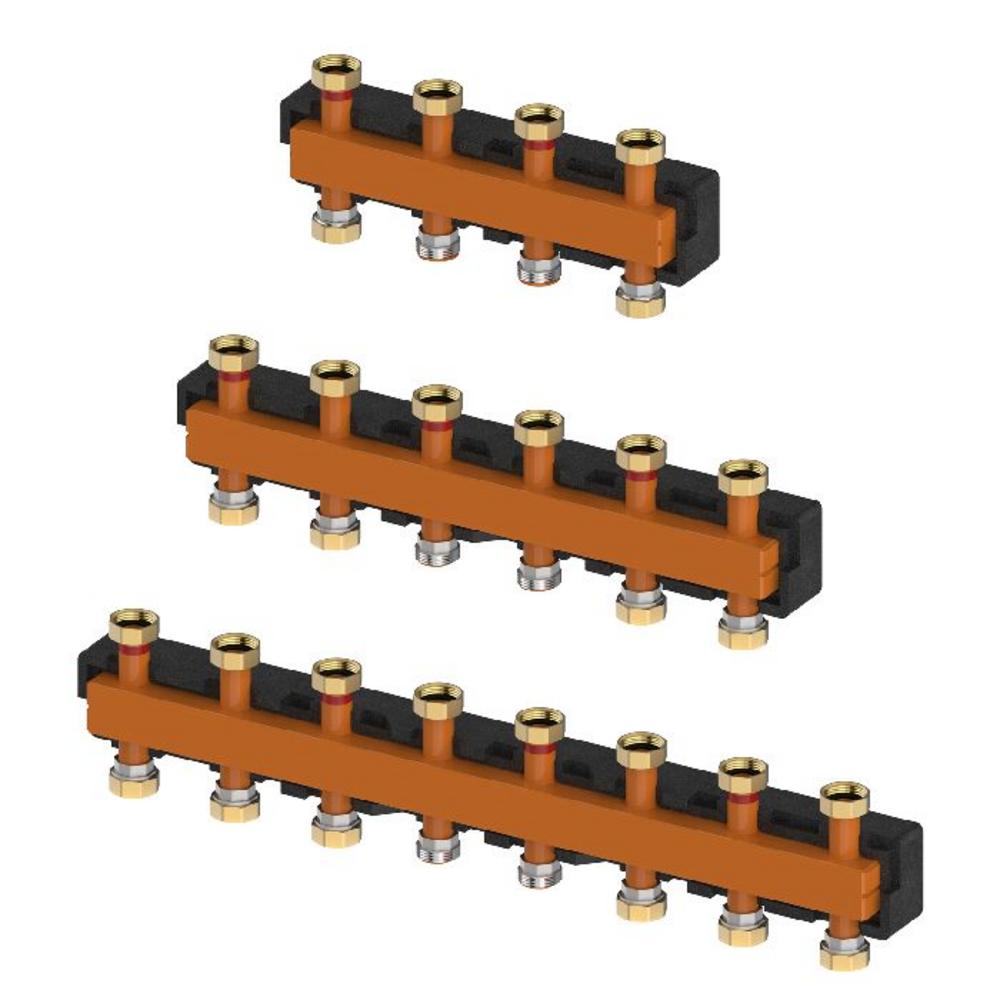

Rozdeľovač pre 2, 3 a 4 vykurovacie okruhy

Izolácia EPP, s dvomi, tromi, popr. štyrmi prípojnými pármi smerom nahor a jedným párom nadol, pre čerpadlové skupiny UC/MC (možnosť univerzálne kombinovať s čerpadlovými skupinami 1” a 1 1/4”). Odpadá problém s orientáciou hydraulického stabilizátora pre malé systémy S BG.

3 m3/h, 70 kW, pri ? t 20 °C
horné vývody 6/4" matice s plošným utesnením
dolné vývody 6/4" vonkajší závit s plošným utesnením


Vhodné pre pitnú voduNe
Vhodné pre úžitkovú voduAno
Suitable for cooling waterNe
Suitable for compressed airNe
Suitable for glycolAno
Suitable for ethanolAno
Spôsob montážeSurface mounting
ModelDistributor/collector
MateriálOceľ
Kvalita materiáluIný
Povrchová ochranaLakované
Menovitý vnútorný priemer Pripojenia 1DN 40
TvarThroughflow with straight branches
Pripojenie vonkajšieho priemeru potrubia 145 mm
Pripojenie 1External thread cylindrical BSPP-G (ISO 228-1)
Menovitý vnútorný priemer pripojenie 21 1/2 inch (40)
Vonkajší priemer rúrky pripojenie 245 mm
Pripojenie 2External thread cylindrical BSPP-G (ISO 228-1)
Number of branches3
Number of branching directions2
Nominal diameter branches1 1/2 inch (40)
Outer pipe diameter branches45 mm
Connection branchesInternal thread cylindrical BSPP-G (ISO 228-1)
Deviant distance between branchesAno
Tlaková triedaPN 6
Max. prevádzková teplota systému110 °C
Systémovo orientovanýNe
With fill- and drain valveNe
With shut-off valveNe
With de-aerationNe
With wall-mounting bracketNe
Vrátane montážneho materiáluNe
S nožičkamiNe
With adjustable floor legsNe
S izoláciouAno
Šírka500 mm
Výška178 mm
Hĺbka135 mm
Length distributor500 mm
Distributor working length500 mm
Venturi nozzleIný
KOMO certifiedNe
Type approval according to BBR/EKSNe
S plniacim / vypúšťacím kohútomNe

Rozdeľovač pre 2, 3 a 4 vykurovacie okruhy Izolácia EPP, s dvomi, tromi, popr. štyrmi prípojnými pármi smerom nahor a jedným párom nadol, pre čerpadlové skupiny UC/MC (možnosť univerzálne kombinovať s čerpadlovými skupinami 1” a 1 1/4”). Odpadá problém s orientáciou hydraulického stabilizátora pre malé systémy S BG. Klasifikace - Základné údaje Skupina ETIMDistribution systems and components Trieda ETIMRozdeľovače Názov produktuVerteiler 3-fach, b. 5 HK, b. 70 kW ZnačkaFlamco Typ výrobkuMeiFlow S Klasifikace - Vlastnosti Vhodné pre pitnú voduNe Vhodné pre úžitkovú voduAno Suitable for cooling waterNe Suitable for compressed airNe Suitable for glycolAno Suitable for ethanolAno Spôsob montážeSurface mounting ModelDistributor/collector MateriálOceľ Kvalita materiáluIný Povrchová ochranaLakované Menovitý vnútorný priemer Pripojenia 1DN 40 TvarThroughflow with straight branches Pripojenie vonkajšieho priemeru potrubia 145 mm Pripojenie 1External thread cylindrical BSPP-G (ISO 228-1) Menovitý vnútorný priemer pripojenie 21 1/2 inch (40) Vonkajší priemer rúrky pripojenie 245 mm Pripojenie 2External thread cylindrical BSPP-G (ISO 228-1) Number of branches5 Number of branching directions2 Nominal diameter branches1 1/2 inch (40) Outer pipe diameter branches45 mm Connection branchesInternal thread cylindrical BSPP-G (ISO 228-1) Deviant distance between branchesAno Tlaková triedaPN 6 Max. prevádzková teplota systému110 °C Systémovo orientovanýNe With fill- and drain valveNe With shut-off valveNe With de-aerationNe With wall-mounting bracketNe Vrátane montážneho materiáluNe S nožičkamiNe With adjustable floor legsNe S izoláciouAno Šírka755 mm Výška205 mm Hĺbka160 mm Length distributor755 mm Distributor working length755 mm Venturi nozzleIný KOMO certifiedNe Type approval according to BBR/EKSNe S plniacim / vypúšťacím kohútomNe

Rozdeľovač pre 2, 3 a 4 vykurovacie okruhy Izolácia EPP, s dvomi, tromi, popr. štyrmi prípojnými pármi smerom nahor a jedným párom nadol, pre čerpadlové skupiny UC/MC (možnosť univerzálne kombinovať s čerpadlovými skupinami 1” a 1 1/4”). Odpadá problém s orientáciou hydraulického stabilizátora pre malé systémy S BG. Klasifikace - Základné údaje Skupina ETIMDistribution systems and components Trieda ETIMRozdeľovače Názov produktuVerteiler 4-fach, b. 7 HK, b. 70 kW ZnačkaFlamco Typ výrobkuMeiFlow S Klasifikace - Vlastnosti Vhodné pre pitnú voduNe Vhodné pre úžitkovú voduAno Suitable for cooling waterNe Suitable for compressed airNe Suitable for glycolAno Suitable for ethanolAno Spôsob montážeSurface mounting ModelDistributor/collector MateriálOceľ Kvalita materiáluIný Povrchová ochranaLakované Menovitý vnútorný priemer Pripojenia 1DN 40 TvarThroughflow with straight branches Pripojenie vonkajšieho priemeru potrubia 145 mm Pripojenie 1External thread cylindrical BSPP-G (ISO 228-1) Menovitý vnútorný priemer pripojenie 21 1/2 inch (40) Vonkajší priemer rúrky pripojenie 245 mm Pripojenie 2External thread cylindrical BSPP-G (ISO 228-1) Number of branches7 Number of branching directions2 Nominal diameter branches1 1/2 inch (40) Outer pipe diameter branches45 mm Connection branchesInternal thread cylindrical BSPP-G (ISO 228-1) Deviant distance between branchesAno Tlaková triedaPN 6 Max. prevádzková teplota systému110 °C Systémovo orientovanýNe With fill- and drain valveNe With shut-off valveNe With de-aerationNe With wall-mounting bracketNe Vrátane montážneho materiáluNe S nožičkamiNe With adjustable floor legsNe S izoláciouAno Šírka1050 mm Výška210 mm Hĺbka220 mm Length distributor1050 mm Distributor working length1050 mm Venturi nozzleIný KOMO certifiedNe Type approval according to BBR/EKSNe S plniacim / vypúšťacím kohútomNe
