• maximálny tlak PN 10, T = -20 °C až +60 °C
• maximálny prevádzkový tlak PN 5
• pre napojenie ALPEX-GAS potrubia na vonkajší závit
• materiál mosadz CW617N, tesnenie HNBR

Odporúčané použitie podľa PTN 704 05

• maximálny tlak PN 10, T = -20 °C až +60 °C
• maximálny prevádzkový tlak PN 5
• pre napojenie ALPEX-GAS potrubia
• materiál mosadz CW617N, tesnenie HNBR

Odporúčané použitie podľa PTN 704 05

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• kratší odskok d x d
• účel použitia: pre uzavreté vykurovacie systémy, sprinklerové a protipožiarne trvalo
  zavodnené systémy, tlakový suchý vzduch, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ

Poznámka: Neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované
a s indikátorom zalisovania do rozmeru 54 mm.

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• kratší odskok d × d
• účel použitia: pre zdravotne technické inštalácie, sprinklerové systémy, vykurovacie systémy, tlakový vzduch, solárne systémy, inertné plyny a priemysel
• materiál: nerezová oceľ triedy Wst. Nr. 1.4404 (AISI 316 L)

Poznámka: netesný ak nie je zalisovaný, s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• nátrubok presuvný PRESS × PRESS
• účel použitia: pre vykurovacie systémy, sprinklerové trvalo zavodnené systémy, tlakový suchý vzduch, solárne systémy, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ, O-krúžok EPDM

Poznámka: neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované a s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• prechodka s vonkajším závitom PRESS × ZÁVIT
• účel použitia: pre vykurovacie systémy, sprinklerové trvalo zavodnené systémy, tlakový suchý vzduch, solárne systémy, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ, O-krúžok EPDM

Poznámka: neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované a s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• pripojovacie šróbenie na ploché tesnenie PRESS × PREVLEČNÁ MATICA
• účel použitia: pre vykurovacie systémy, sprinklerové trvalo zavodnené systémy, tlakový suchý vzduch, solárne systémy, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ, O-krúžok EPDM

Poznámka: neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované a s indikátorom zalisovania do rozmeru 54 mm

Špecifikácia

- Systém podlahového vykurovania Klett sa skladá z izolačnej dosky EPS a fólie pre prichytenie potrubia so suchým zipsom podľa EN 13163 a DIN 4108-10.
- spôsob: suchý zips
- trieda reakcie na oheň podľa EN 13501-1: trieda E
- štandardná horľavosť, materiál triedy B2, zodpovedá DIN 4102
- so samolepiacou páskou na ďlhšej strane dosky
- fólia na paneloch je označená mriežkových vzorom 100 x 100 mm

Aplikácia

- podlahové sálavé vykurovanie a chladenie
- použitie s cementovými a anhydritovými potermi

Certifikácia

- DIN CERTCO: 3V372 PE-Xa, 7F235-F,7F236-F, 7F342-F

Technické údaje

• Teplota pri montáži: -10 – +40 °C
• Materiál: PE-HD

Účely použitia

• Pre vnútornú kanalizáciu v budovách
• Pre odvodňovanie pozemkov
• Pre ťahovo pevné a nerozpojiteľné spojenie rúr a tvaroviek

Vlastnosti

• S integrovanou tepelnou poistkou
• So zváracím štartovacím spínačom ESG-T2
• So zvárateľným elektrickým zváracím prístrojom ESG 3
• S tepelnou izoláciou
• Odolné voči UV

Koleno sa používa ako pripájacie príslušenstvo v rozvodoch pitnej a úžitkovej vody.

Mosadzný výrobok s povrchovou úpravou chróm
Na pripojenie 2 rovnakých vonkajších závitov

Maximálna teplota média: 65 °C

Krátkodobé prekročenie teploty: 90 °C

Druh média: voda

Max. pracovný tlak (MPPT): 1 MPa

Materiál: mosadz CW 617N-DW

Povrchová úprava: Chróm

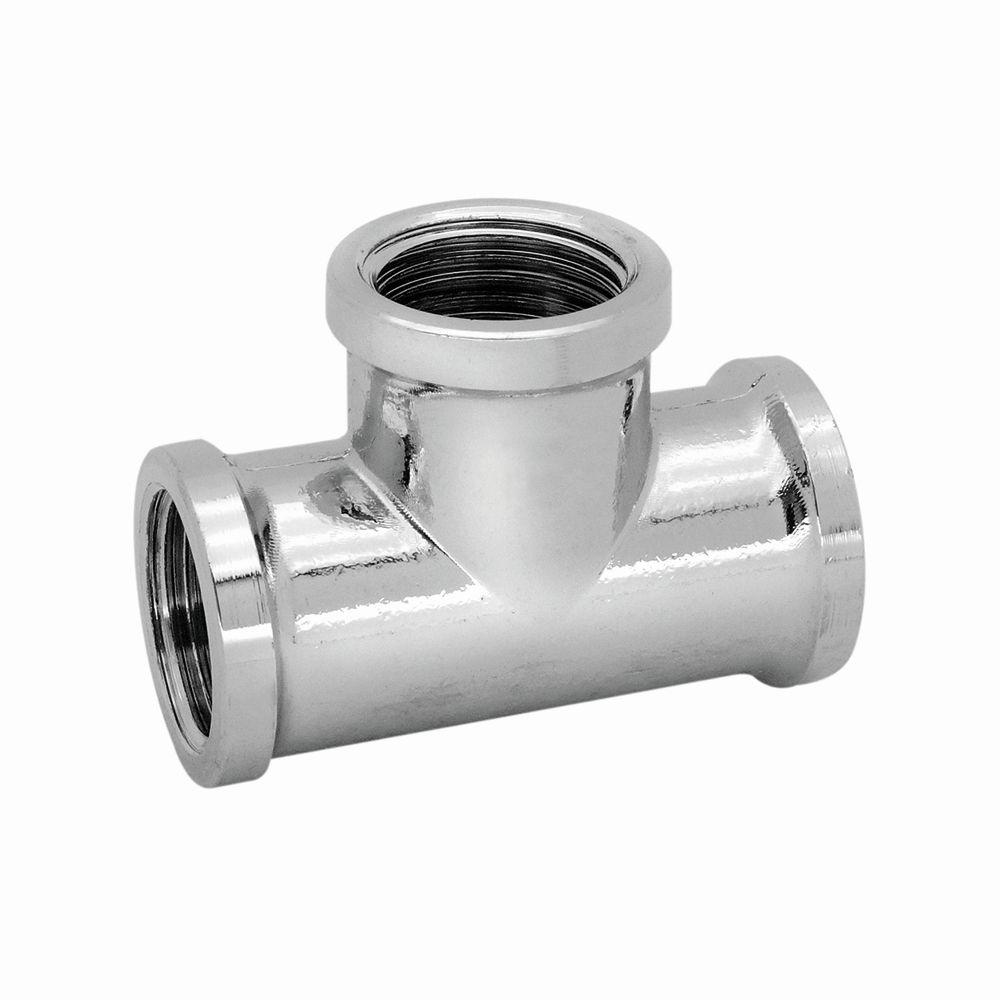

T-kus sa používa ako pripájacie príslušenstvo v rozvodoch pitnej a úžitkovej vody.

Mosadzný výrobok s povrchovou úpravou chróm
Na pripojenie 3 rovnakých vonkajších závitov

Maximálna teplota média: 65 °C

Krátkodobé prekročenie teploty: 90 °C

Druh média: voda

Max. pracovný tlak (MPPT): 1 MPa

Materiál: mosadz CW 617N-DW

Povrchová úprava: Chróm

Vysokokvalitné nerezové odliatky a armatúry z materiálov 1.4408 a 1.4404 (AISI 316L), ideálne pre široké spektrum priemyselných a potravinárskych aplikácií.

Vlastnosti produktu:

Materiály:

Všetky odliatky: 1.4408

Oblúky (kód 6003) a nátrubky (kód 6270 a 6272): 1.4404 (AISI 316L)

Chemické zloženie 1.4408: C ? 0,07 %, Cr 18–20 %, Ni 9–12 %, Mo 2–2,5 %

Šróbenie s plochým tesnením: tesnenie z PTFE

Tlaková odolnosť: 150 libier (~10,5 bar)

Použitie: voda, pitná voda, chemikálie, potravinársky sektor

Odolnosť: vysoká odolnosť proti korózii a kyselinám

Maximálna prevádzková teplota: 220 °C (bez dodatočného mechanického namáhania)

Pripojovacie závity: podľa normy DIN EN 10226-1 (ISO 7/1)

Výhody:

Trvácny a spoľahlivý materiál pre náročné prevádzky

Univerzálne použitie v chemickom aj potravinárskom priemysle

Odolný voči agresívnym médiám a vysokým teplotám

Vysokokvalitné nerezové odliatky a armatúry z materiálov 1.4408 a 1.4404 (AISI 316L), ideálne pre široké spektrum priemyselných a potravinárskych aplikácií.

Vlastnosti produktu:

Materiály:

Všetky odliatky: 1.4408

Oblúky (kód 6003) a nátrubky (kód 6270 a 6272): 1.4404 (AISI 316L)

Chemické zloženie 1.4408: C ? 0,07 %, Cr 18–20 %, Ni 9–12 %, Mo 2–2,5 %

Šróbenie s plochým tesnením: tesnenie z PTFE

Tlaková odolnosť: 150 libier (~10,5 bar)

Použitie: voda, pitná voda, chemikálie, potravinársky sektor

Odolnosť: vysoká odolnosť proti korózii a kyselinám

Maximálna prevádzková teplota: 220 °C (bez dodatočného mechanického namáhania)

Pripojovacie závity: podľa normy DIN EN 10226-1 (ISO 7/1)

Výhody:

Trvácny a spoľahlivý materiál pre náročné prevádzky

Univerzálne použitie v chemickom aj potravinárskom priemysle

Odolný voči agresívnym médiám a vysokým teplotám

Závitové tvarovky vyhotovené z temperovanej liatiny Gebo ohľadom suroviny a závitovej prípojky zodpovedajú norme č. EN 10242:1994 a sú opatrené označením kvality materiálu „A“.

V súlade s vyššie spomenutou normou je možné použiť tvarovky Gebo vyhotovené z temperovanej liatiny v prípade stlačeného vzduchu, vody, horľavých plynov, uhľohydrátov a iných médií v prípade, ak sa dodržia hodnoty predpísané pre teplotu a tlakový stupeň.

1) Bežné použitie:
Maximálny použiteľný rozsah v prípade teploty pod 0 oC: –20 oC, 25 bar
Povolený prevádzkový tlak v prípade teplôt medzi –20 oC a 120 oC: 25 bar
Povolený prevádzkový tlak v prípade teplôt medzi 120 oC a 300 oC: –20–25 bar
2) Špeciálne použitie:
Prosíme, aby ste v prípade použitia pod teplotou –20 oC alebo inom problémovom prípade vyhľadali Gebo SEE Kft. a vyžiadali si radu !

Materiál:
Závitové tvarovky Gebo sa vyhotovujú s označením kvality materiálu „A“ a ich výroba sa uskutočňuje v súlade s normou č. EN 10242:1994, zo základnej suroviny temperovanej liatiny určenej v norme (EN-GJMB-350-10).
Testy materiálu uskutočnené na testovanej vzorke hrúbky 12 mm vykazujú nasledujúce mechanické vlastnosti:
– pevnosť v ťahu (min. hodnota) 350 N/mm2 (35 kg/mm2)
– medza tečenia 0,2 % (min. hodnota) 200 N/mm2 (20 kg/ mm2)
– predĺženie pri pretrhnutí (min. hodnota) 10 %
– Tvrdosť podľa Brinella 150 HB
Pre vylúčenie chýb materiálu, všetky tvarovky Gebo sú vyhotovené z temperovanej liatiny a podrobujeme ich 100%-nej skúške tesnosti podľa normy č. EN 10242:1994.

Závitové spojenie:
Trubkový závit pripojovací: závitové tvarovky Gebo, vyrábané s označením kvality materiálu „A“ sa vyrábajú v súlade s normou č. ISO 7-1 (DIN 2999) s kužeľovitým vonkajším závitom (R) a valcovým vnútorným závitom(Rp).
Upevňovací trubkový závit: závitové tvarovky Gebo, vyrábané s označením kvality materiálu „A“ sa vyrábajú s valcovým vnútorným a vonkajším závitom (G) v súlade s normou č. ISO 228/1.

Rozmerová stálosť:
Mechanický postup opracovania zabezpečuje rozmerovú stálosť závitových tvaroviek Gebo, vyrábaných z temperovanej liatiny, čo znamená, že v prípade závitových osí sa môže v súlade s výrobnými predpismi vyskytnúť len rozdiel menší ako 0,5o (30’).
