• maximálny tlak PN 10, T = -20 °C až +60 °C
• maximálny prevádzkový tlak PN 5
• pre napojenie ALPEX-GAS potrubia na vonkajší závit
• materiál mosadz CW617N, tesnenie HNBR

Odporúčané použitie podľa PTN 704 05

• maximálny tlak PN 10, T = -20 °C až +60 °C
• maximálny prevádzkový tlak PN 5
• pre napojenie ALPEX-GAS potrubia
• materiál mosadz CW617N, tesnenie HNBR

Odporúčané použitie podľa PTN 704 05

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• kratší odskok d × d
• účel použitia: pre zdravotne technické inštalácie, sprinklerové systémy, vykurovacie systémy, tlakový vzduch, solárne systémy, inertné plyny a priemysel
• materiál: nerezová oceľ triedy Wst. Nr. 1.4404 (AISI 316 L)

Poznámka: netesný ak nie je zalisovaný, s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• kratší odskok d × d
• účel použitia: pre zdravotne technické inštalácie, sprinklerové systémy, vykurovacie systémy, tlakový vzduch, solárne systémy, inertné plyny a priemysel
• materiál: nerezová oceľ triedy Wst. Nr. 1.4404 (AISI 316 L)

Poznámka: netesný ak nie je zalisovaný, s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• nátrubok presuvný PRESS × PRESS
• účel použitia: pre vykurovacie systémy, sprinklerové trvalo zavodnené systémy, tlakový suchý vzduch, solárne systémy, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ, O-krúžok EPDM

Poznámka: neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované a s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• prechodka s vonkajším závitom PRESS × ZÁVIT
• účel použitia: pre vykurovacie systémy, sprinklerové trvalo zavodnené systémy, tlakový suchý vzduch, solárne systémy, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ, O-krúžok EPDM

Poznámka: neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované a s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• pripojovacie šróbenie na ploché tesnenie PRESS × PREVLEČNÁ MATICA
• účel použitia: pre vykurovacie systémy, sprinklerové trvalo zavodnené systémy, tlakový suchý vzduch, solárne systémy, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ, O-krúžok EPDM

Poznámka: neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované a s indikátorom zalisovania do rozmeru 54 mm

• PN 16, T = -20 °C až +85 °C - max. +120 °C
• viečko potrubia PRESS
• účel použitia: pre vykurovacie systémy, sprinklerové trvalo zavodnené systémy, tlakový suchý vzduch, solárne systémy, inertné plyny a priemysel
• materiál: uhlíková pozinkovaná oceľ, O-krúžok EPDM

Poznámka: neobsahuje látky, ktoré obmedzujú povrchový náter, netesné ak nie je zlisované a s indikátorom zalisovania do rozmeru 54 mm

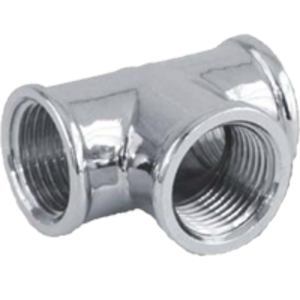

Závitové tvarovky vyhotovené z temperovanej liatiny Gebo ohľadom suroviny a závitovej prípojky zodpovedajú norme č. EN 10242:1994 a sú opatrené označením kvality materiálu „A“.

V súlade s vyššie spomenutou normou je možné použiť tvarovky Gebo vyhotovené z temperovanej liatiny v prípade stlačeného vzduchu, vody, horľavých plynov, uhľohydrátov a iných médií v prípade, ak sa dodržia hodnoty predpísané pre teplotu a tlakový stupeň.

1) Bežné použitie:
Maximálny použiteľný rozsah v prípade teploty pod 0 oC: –20 oC, 25 bar
Povolený prevádzkový tlak v prípade teplôt medzi –20 oC a 120 oC: 25 bar
Povolený prevádzkový tlak v prípade teplôt medzi 120 oC a 300 oC: –20–25 bar
2) Špeciálne použitie:
Prosíme, aby ste v prípade použitia pod teplotou –20 oC alebo inom problémovom prípade vyhľadali Gebo SEE Kft. a vyžiadali si radu !

Materiál:
Závitové tvarovky Gebo sa vyhotovujú s označením kvality materiálu „A“ a ich výroba sa uskutočňuje v súlade s normou č. EN 10242:1994, zo základnej suroviny temperovanej liatiny určenej v norme (EN-GJMB-350-10).
Testy materiálu uskutočnené na testovanej vzorke hrúbky 12 mm vykazujú nasledujúce mechanické vlastnosti:
– pevnosť v ťahu (min. hodnota) 350 N/mm2 (35 kg/mm2)
– medza tečenia 0,2 % (min. hodnota) 200 N/mm2 (20 kg/ mm2)
– predĺženie pri pretrhnutí (min. hodnota) 10 %
– Tvrdosť podľa Brinella 150 HB
Pre vylúčenie chýb materiálu, všetky tvarovky Gebo sú vyhotovené z temperovanej liatiny a podrobujeme ich 100%-nej skúške tesnosti podľa normy č. EN 10242:1994.

Závitové spojenie:
Trubkový závit pripojovací: závitové tvarovky Gebo, vyrábané s označením kvality materiálu „A“ sa vyrábajú v súlade s normou č. ISO 7-1 (DIN 2999) s kužeľovitým vonkajším závitom (R) a valcovým vnútorným závitom(Rp).
Upevňovací trubkový závit: závitové tvarovky Gebo, vyrábané s označením kvality materiálu „A“ sa vyrábajú s valcovým vnútorným a vonkajším závitom (G) v súlade s normou č. ISO 228/1.

Rozmerová stálosť:
Mechanický postup opracovania zabezpečuje rozmerovú stálosť závitových tvaroviek Gebo, vyrábaných z temperovanej liatiny, čo znamená, že v prípade závitových osí sa môže v súlade s výrobnými predpismi vyskytnúť len rozdiel menší ako 0,5o (30’).
