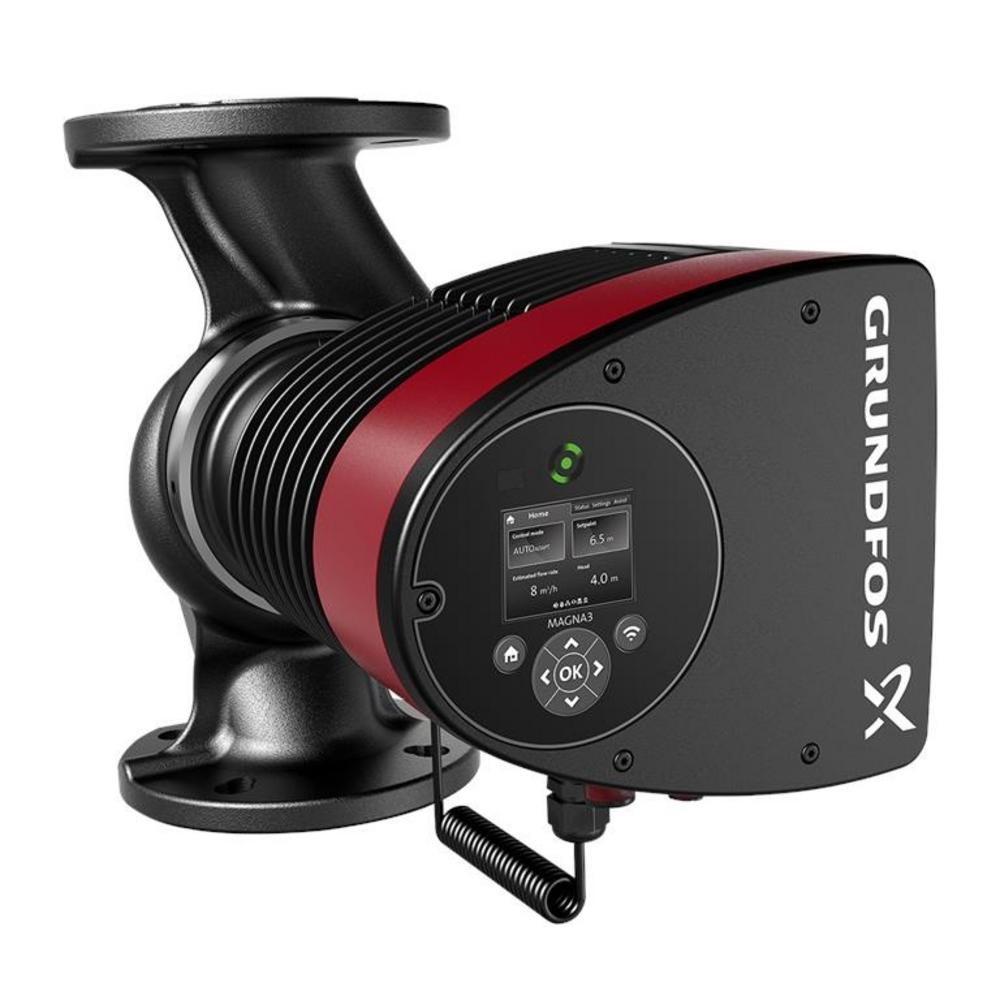

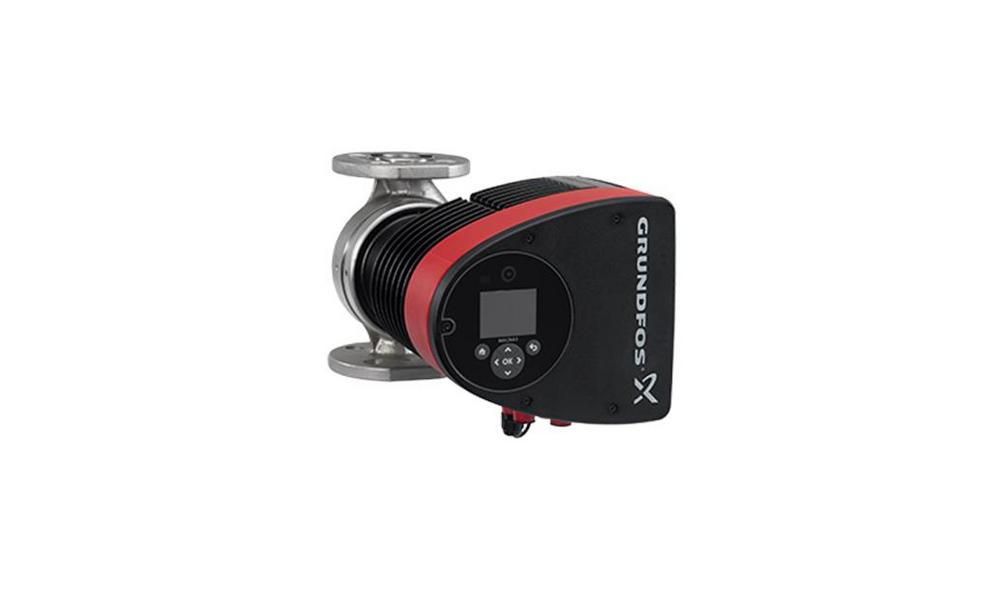

MAGNA3 25-80 N
MAGNA3 – více než čerpadlo.
Se svou bezkonkurenční účinností, obsáhlým výrobním programem, zabudovanými komunikačními možnostmi a funkcionalitami, které mohou ušetřit některé komponenty v systému, je MAGNA3 ideální pro dosažení maximálního výkonu v systémech budov.
Toto čerpadlo se perfektně hodí jak pro vytápění tak i chlazení v téměř všech projektech budov - starých nebo nových.
MAGNA3 je mokroběžné čerpadlo, tj. čerpadlo a motor tvoří jednu jednotku, bez ucpávky. Ložiska jsou mazána čerpanou kapalinou. Inovativní upínací spona s pouze jedním šroubem umožňuje snadnou změnu polohy hlavy čerpadla. MAGNA3 nevyžaduje žádnou údržbu a poskytuje extrémně nízké náklady během životního cyklu čerpadla.
Charakteristické rysy čepadla MAGNA3:
• řídicí jednotka ve svorkovnici
• ovládací panel s tenkým displejem na svorkovnici
• svorkovnice připravena pro volitelné CIM moduly
• zabudovaný snímač diferenčního tlaku a teploty
• litinové těleso čerpadla (dle modelu čerpadla)
• oddělovací vložka rotoru z kompozitu zesíleného uhlíkovými vlákny
• opěrná deska ložiska a plášť rotoru z korozivzdorné oceli
• hliníkové těleso statoru
• vzduchem chlazená elektronika
Čerpadlo je jednofázové.
Charakteristické rysy
• AUTOADAPT
• FLOWADAPT a FLOWLIMIT
• Regulace na proporcionání tlak
• Regulace na konstantní tlak
• Regulace na konstantní teplotu
• Konstatní křivky
• Max. nebo min. křivka
• Automatický redukovaný noční provoz
• Není nutná externí motorová ochrana
• Pro vytápění jsou dodávány tepelně-izolační kryty jako součást dodávky
• Velký teplotní rozsah
Komunikace
• bezdrátová komunikace Grundfos GO
• fieldbus komunikace pomocí modulů CIM
• digitální vstupy
• reléové výstupy
• analogový vstup
Motor a elektronická jednotka
MAGNA3 obsahuje 4-pólový, synchronní motor s trvalými magnety (PM motor). Tento typ motoru má vyšší účinnost než standardní asynchronní motor. Otáčky jsou řízeny integrovaným frekvenčním měničem.
Čerpadlo obsahuje integrovaný snímač diferenčního tlaku a teploty.

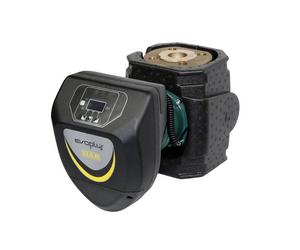

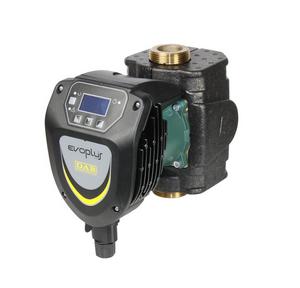

EVOPLUS SMALL SAN elektronické obehové čerpadlá pre cirkuláciu teplej vody. Teleso čerpadla z bronzu. Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť cirkulačného systému pri minimálnych energetických nárokoch na dopravu média.

EVOPLUS SMALL SAN elektronické obehové čerpadlá pre cirkuláciu teplej vody. Teleso čerpadla z bronzu. Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť cirkulačného systému pri minimálnych energetických nárokoch na dopravu média.

Elektronické obehové čerpadlá so synchrónnym motorom s permanentným magnetom a frekvenčným meničom. Rada obehových čerpadiel EVOTRON SAN zabezpečuje vysokú účinnosť vo všetkých aplikáciách a prináša výraznú úsporu energie. Z tohto dôvodu je rada obehových čerpadiel v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa taktiež index energetickej účinnosti (EEI ≤ 0,23). Čerpadlo obsahuje elektronické zariadenie pre detekciu zmeny tlaku v systéme a automaticky prispôsobuje výkon, čo zabezpečuje maximálnu účinnosť s minimálnou spotrebou energie. Jednoduché nastavenie vďaka ovládaciemu panelu s displejom, ktorý zobrazuje zvolený režim prevádzky. Optimalizovaná spotreba energie počas nočného útlmu (SMART SLEEP funkcia). Dodáva sa vrátane izolačného krytu a špeciálneho konektoru, ktorý umožňuje jednoduché a rýchle elektrické pripojenie.

Prevádzkový rozsah: od 0,4 do 4,2 m³/h s výtlakom až do 8 m

Rozsah teploty kvapaliny: od -10 °C až do + 110 °C

Maximálny pracovný tlak: 10 bar (1000 kPa)

Stupeň krytia: IP 44

Trieda izolácie: F

Inštalácia: s horizontálnou polohou hriadeľa motora

Napätie: 1 x 230 V / 50 / 60 Hz
