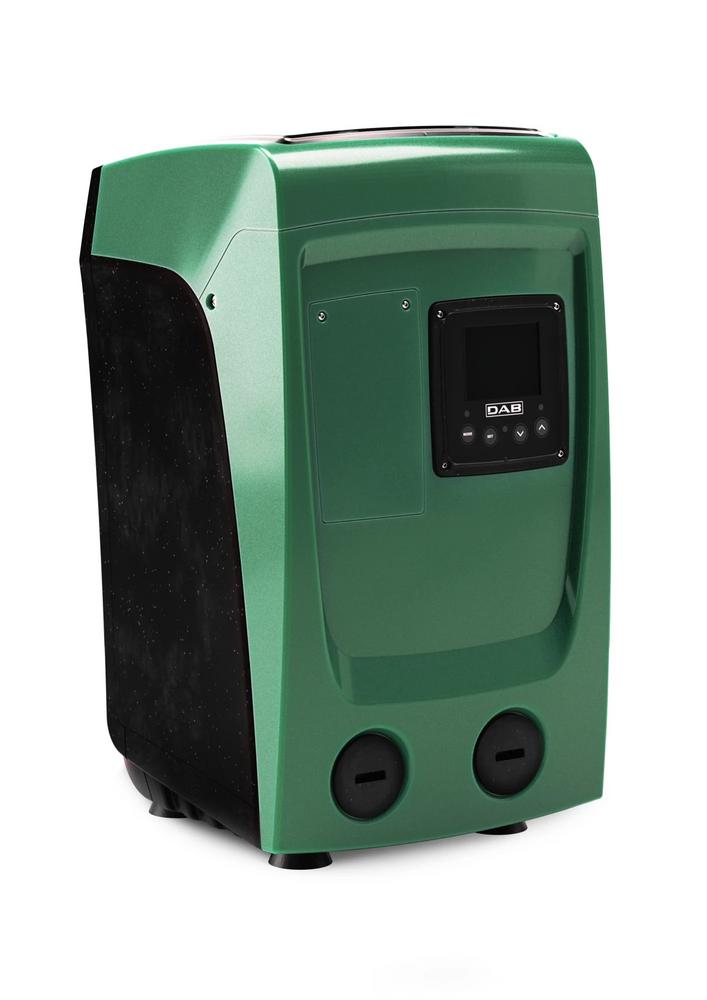

E.SYBOX MINI je vhodným zariadením pre zásobovanie rodinného domu vodou. Vodáreň E.SYBOX MINI si ponechala všetky výhody, predovšetkým veľmi tichý chod, konštantný tlak a úsporu energie. E.SYBOX MINI je ideálnym riešením pre posilnenie tlaku v domácnostiach. Jedná sa o revolučný systém, ktorý zabezpečuje nové inštalačné výhody a vďaka malým rozmerom ho je možné inštalovať napríklad i do skrinky pod drez. E.SYBOX MINI nevyžaduje žiadne ďalšie komponenty, pretože sa skladá zo samonasávacieho viacstupňového čerpadla a z elektroniky pre kontrolu, riadenie tlaku a prietoku.

Plně vybavená domácí vodárna s integrovaným frekvenčním měničem, tlakovou nádobou a řídicí jednotkou pro udržování stálého tlaku vody. Kompletní zařízení  okamžité instalaci - stačí připojit a čerpat.

Kapalina:

Čerpaná kapalina:

Voda

Rozsah teploty kapaliny:    0 .. 45 °C

Q_OpFluidTemp:    20 °C

Hustota:    998.2 kg/m³

Techn.:

Jmen. průtok:    3 m³/h

Jmen. dopravní výška:    27 m

Primární ucpávka:

CARBON/CERAMIC

Approvals on nameplate:

CE,VDE

Approvals for drinking water:

WRAS,ACS

Toleranční pásmo křivky:

ISO9906:2012 3B

Materiály:

Těleso čerpadla:

NORYL FE1630PW PPE+PS-GS30

Oběžné kolo:

NORYL FE1630PW PPE+PS-GS30

Instalace:

Rozsah okolní teploty:    0 .. 55 °C

Max. provozní tlak:    10 bar

Maximum permissible inlet pressure:    6 bar

Potrubní přípojka:

G 1 Composite

Elektrické údaje:

Příkon - P1:    579 W

Frekvence el. sítě:    50 Hz

Jmenovité napětí:    1 x 200-240 V

Jmenovitý el. proud:    2.8 A

Krytí (IEC 34-5):

IPX4D

Třída izolace (IEC 85):

F

Délka kabelu:    2 m

Power plug:

Type E/F (CEE7/7)

Jiné:

Čistá hmotnost:    10 kg

Hrubá hmotnost:    12.8 kg

Přepravní objem:    0.044 m³

Storage temperature range:    -40 .. 70 °C

Vhodné pre Zvyšovanie tlaku - komerčné budovy Čerpanie podzemnej vody v domácnostiach Zvýšenie tlaku vody v domácnostiach Zachytávanie dažďovej vody SCALA1 je kompaktná samonasávacia domáca vodáreň pre posilnenie tlaku z vodovodného radu, závlahové aplikácie alebo zásobovanie domácností či menších prevádzok čistou vodou.

S4 PONORNÉ ČERPADLÁ S FREKVENČNÝM MENIČOM DAB.S4 OL Ponorné jednofázové čerpadlá s priemerom 97 mm určené pre čerpanie čistej vody z vŕtaných studní. Čerpadlá sú dodávané s rozběhovou skrinkou, vyrovnávacou tlakovou nádobou 5 l a s riadiacou jednotkou ACTIVE DRIVER PLUS, ktorá chrání čerpadlo a udržuje konštantný tlak. Prívodný kábel 60 m. Pripojenie G 5/4".

DMOC = 1 538,20-EUR bez DPH (mimo AKCIE)

E.SYBOX je elektronický systém pre posilnenie tlaku v domácich alebo komerčných rozvodoch. E.SYBOX nevyžaduje žiadne ďalšie komponenty pre inštaláciu. Skladá sa zo samonasávacieho viacstupňového čerpadla, frekvenčného meniča, snímača prietoku a tlaku, LCD displeja s vysokým rozlíšením a z tlakovej nádoby s objemom 2l. Zariadenie môže byť inštalované vo vertikálnej i horizontálnej polohe a dokonca aj v tesných priestoroch bez veľkej výmeny vzduchu. Motor je chladený vodou, kryt čerpadla z ABS znižuje hluk a zariadenie je vybavené antivibračnými podložkami, vďaka týmto vlastnostiam dosahujeme veľmi nízku hlučnosť (45dB). Vstavané bezdrôtové zariadenie uľahčuje vytváranie posilňovacích staníc (komunikácia možná až so 4 zariadeniami E.SYBOX) a možno prepojiť i s daľšími DAB zariadeniami.

• Stupeň ochrany: IP44
• Trieda izolácie: F
• Čerpaná kvapalina: čistá, bez pevných nebo abrazívnych látok, neagresívna, neviskózna, nekryštalizujúca a chemicky neutrálna.
• Maximálna teplota kvapaliny: 40 °C
• Maximálna teplota okolia: 50 °C
• Maximálna hĺbka sania: 8m
• Maximálny pracovní tlak: 8 bar (800 kPa).

ACTIVE DRIVER je moderný integrovaný riadiaci systém, ktorý zmenou kmitočtu upravuje otáčky odstredivého čerpadla, a tým udržiava v rozvodnom systéme konštantný tlak i pri premenlivom prietoku. Prevádzkový tlak i ďalšie parametre môžu byť jednoducho menené a zobrazované vrátane chybových hlásení, vďaka jednoduchému užívateľskému rozhraniu.

Viacstupňové štvorpalcové čerpadlo pre vrty a studne je pevne s motorom spojené typizovaným prírubovým spojom NEMA 4”.

• Sacie teleso (s integrovaným sacím filtrom), výtlačné teleso (so vstavanou spätnou klapkou), obežné kolesá, difúzory a telesá stupňov sú z technopolyméru. Hriadeľ a opláštenie čerpadla sú z nerezovej ocele AISI 304, ochranná lišta kábla je z plastického materiálu.
• Ponorný dvojpólový asynchrónny elektromotor má prevažnú väčšinu mechanických dielov z nerezovej ocele AISI 304. Rotor je uložený v rozmerných radiálnych klzných ložiskách, axiálna sila je zachytená robustným samostrediacim pätným ložiskom. Mazanie a chladenie radiálnych ložísk a panvy pätného ložiska je kvapalinovou náplňou. Stator je hermeticky uzatvorený v nerezovom puzdre naplnenom zmesou inertných plynov na báze argónu.
• Jednofázové vyhotovenie je štandardne dodávané s rozbehovou skrinkou obsahujúcou rozbehový kondenzátor a ručne resetovateľnú ochranou motora proti preťaženiu.
• Ochranu trojfázového motora zaisťuje užívateľ .
• Čerpadlá sa dodávajú s 15 alebo 30 m prívodného kábla (v závislosti od typu) a so závesným lanom.
• Čerpaná kvapalina: čistá bez pevných alebo abrazívnych látok, chemicky neutrálna, vlastnosťami blízka vode
• Rozsah teploty kvapaliny: od 0 °C do + 40 °C
• Príruba motora: NEMA 4”
• Počet spustení za hodinu: max. 20
• Stupeň krytia: IP68
• Trieda izolácie: B
• Max. množstvo rozptýleného piesku : 120 g/m³
• Výtlačná prípojka:  5/4"

Pre jednofázové vyhotovenie je možné objednať rozbehovú skrinku CONTROL HS, ktorá zaisťuje zvýšenie rozbehového krútiaceho momentu.

Vhodné pre Zvyšovanie tlaku - komerčné budovy Čerpanie podzemnej vody v domácnostiach Zvýšenie tlaku vody v domácnostiach Zachytávanie dažďovej vody SCALA1 je kompaktná samonasávacia domáca vodáreň pre posilnenie tlaku z vodovodného radu, závlahové aplikácie alebo zásobovanie domácností či menších prevádzok čistou vodou.

Grundfos SQE 5-70 ponorné čerpadlo s káblom 40 m 96524503

Technické parametre:
Výtlak max: 100 m
Prietok max: 123 l / min
Menovité napätie: 230V
Dĺžka kábla: 40 m
Vonkajší rozmer max: 74 mm
Pripojovací rozmer výtlak: 6/4 "palca
Automatická tepelná ochrana: ÁNO
Krytie: IP 68
Ochrana proti behu nasucho: Áno (zabudovaná)
Hĺbka ponoru max: 150 m
Vlastné vypínač: Automatická vodáreň
Regulácia otáčok: Áno (automatická)
Spätná klapka: Áno (zabudovaná)
Upchávka: zapuzdrený motor
Vypínací tlak: 2 až 5 bar (nastaviteľný)
Spínací tlak: 2 až 5 bar (nastaviteľný)
Teplota čerpaného média max: 35 C °
Záruka: 24 mesiace

Použitie
- Všeobecné zásobovanie vodou z podzemných zdrojov s priemerom od 76 mm
- Čerpanie vody v mestských a priemyselných vodárňach
- Zavlažovanie v poľnohospodárstve a záhradníctve
- Zvyšovanie tlaku
- Systémy vyžadujúce konštantný tlak
- Hotely, školy, zdravotnícke zariadenia a pod

Vlastnosti, konštrukcia
Komplety SQE sú vhodné pre nepretržitú i prerušovaný prevádzkový režim a hodí sa pre celý rad prevádzkových

aplikácií:
• dodávka vody pre domácnosti
• použitie v rámci malých vodární
• použitie v rámci závlahových sústav
• plnenie a vyčerpávanie nádrží
• zvyšovanie tlaku.

Čerpadlá SQE sú charakteristické týmito výhodami:
• Ochrana proti chodu nasucho
• vysoká účinnosť čerpadla a motora
• vynikajúca odolnosť voči opotrebovaniu
• ochrana proti vzestupnému axiálnemu ťahu
• mäkký rozbeh
• ochrana proti prepätiu a podpätiu
• ochrana proti preťaženiu
• ochrana proti prehriatiu.

Navyše ponorné čerpadlá SQE ponúkajú:
• otáčkovú reguláciu
• elektronické riadenie a komunikáciu.
