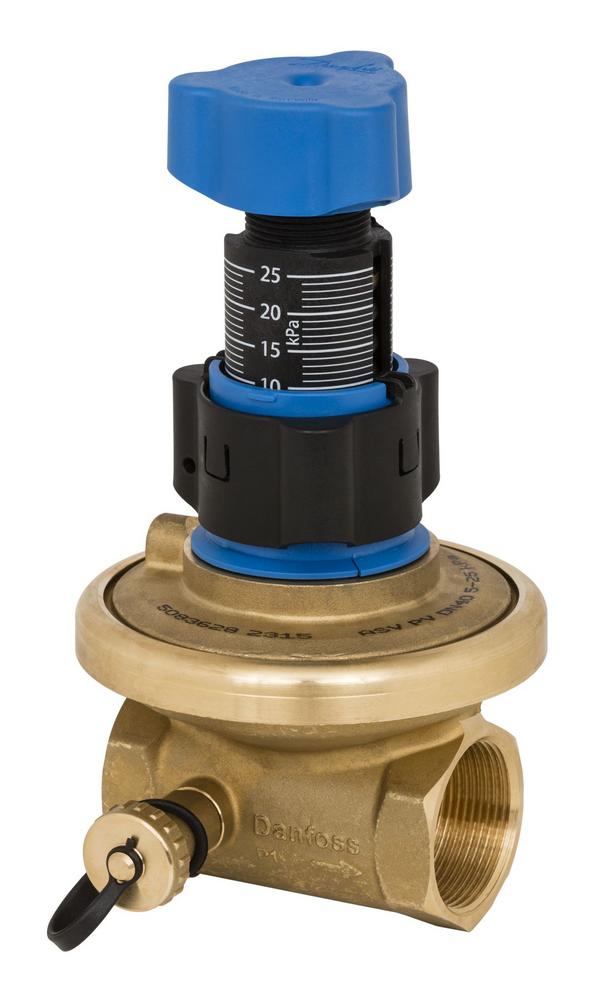

Hmotnosť s obalom 1.464 Kilogram Hmotnosť bez obalu 1.093 Kilogram Objem 3.485 Liter EAN 5710104081564 Type ASV-PV 4G Product group Automatické vyvažovanie China RoHS compliance Out of scope Contains batteries No Description ASV-PV DN 25, 5-25 kPa, vnútorný závit, bez izolácie, automatický vyvažovací ventil Diferenčný tlak na ventile [kPa] [max.] 250 KPa Dĺžka impulzného potrubia [m] 1.5 m EU RoHS compliance Yes with exemptions EU RoHS exemption clause 6(c) Funkcia uzatvorenia Áno Hodnoty Kvs [m3/h] 4 m3/h Izolácia Bez izolácie Látky zo zoznamu kandidátskych látok podľa normy REACH Lead (CAS no. 7439-92-1) Materiál telesa ventilu Mosadz Montážna poloha Potrubie vratnej vody Nastavenie diferenčného tlaku [kPa] [max.] 25 KPa Nastavenie diferenčného tlaku [kPa] [min.] 5 KPa SCIP dossier no. 4f955b0e-1f38-4945-8238-1c1c60373eeb SCIP dossier product name "ASV-PV DN 15 - 50" Teplota média [°C] [max.] 120 °C Teplota média [°C] [min.] 0 °C Tlaková trieda PN 16 Typy pripojenia vnútorný závit Veľkosť ventilu DN 25 Výrobné nastavenia [kPa] 10 KPa

TA-COMPACT-DP je ideálne riešenie pre zóny s malými okruhmi. Umožňuje nastavenie maximálneho prietoku a chráni regulačné ventily pred príliš vysokým diferenčným tlakom. Tento ventil kombinuje 5 funkcií v jednom zariadení: diferenčný tlak, vyregulovanie, reguláciu, diagnostiku a uzatváranie.

Hlavné vlastnosti

5 v 1 koncept – znižuje náklady a čas montáže

Úspora energie – prietokovo vyregulované okruhy chránia systém pred nadmerným prietokom

Zónová regulácia – časovo riadené okruhy môžu ušetriť až 20 % energie

Optimalizácia hlučnosti – diferenčný tlak chráni ventil pred nadmerným tlakom a znižuje hlučnosť

Použitie

Vykurovacie a chladiace systémy

Ideálne pre malé, diferenčne tlakovo nezávislé okruhy

Funkcie

Regulácia prietoku

Diferenciálny tlak (?p)

Uzatváranie pre údržbu systému

Meranie (?H, t, q)

Prednastavenie maximálneho prietoku

Technické parametre

Tlaková trieda: PN 16

Diferenciálny tlak:

Max.: 400 kPa (4 bar)

Min.: podľa DN (DN 10–25)

Nastaviteľný prietok:

DN 10: 16–71 l/h

DN 15: 60–300 l/h

DN 20: 160–840 l/h

DN 25: 280–1500 l/h

Prevádzková teplota: -20 °C až 120 °C

Médiá: voda alebo neutrálne kvapaliny, vodno-glykolové zmesi (0–57 %)

Charakteristika: lineárna, vhodná pre On/Off reguláciu

Únik prietoku: ? 0,01 % z max. prietoku

Pripojenie

Vonkajší závit podľa ISO 228

Pripojenie pohonov: M30x1,5

Materiály

Teleso ventilu: AMETAL® (odolný proti odcínovaniu)

Ventilový mechanizmus: AMETAL®

Kužel: mosadz CW724R

Piest: nerezová oceľ

Tesnenie piestu: O-krúžok z EPDM

Membrána: EPDM a HNBR

Pružina: nerezová oceľ

TA-COMPACT-DP je ideálne riešenie pre zóny s malými okruhmi. Umožňuje nastavenie maximálneho prietoku a chráni regulačné ventily pred príliš vysokým diferenčným tlakom. Tento ventil kombinuje 5 funkcií v jednom zariadení: diferenčný tlak, vyregulovanie, reguláciu, diagnostiku a uzatváranie.

Hlavné vlastnosti

5 v 1 koncept – znižuje náklady a čas montáže

Úspora energie – prietokovo vyregulované okruhy chránia systém pred nadmerným prietokom

Zónová regulácia – časovo riadené okruhy môžu ušetriť až 20 % energie

Optimalizácia hlučnosti – diferenčný tlak chráni ventil pred nadmerným tlakom a znižuje hlučnosť

Použitie

Vykurovacie a chladiace systémy

Ideálne pre malé, diferenčne tlakovo nezávislé okruhy

Funkcie

Regulácia prietoku

Diferenciálny tlak (?p)

Uzatváranie pre údržbu systému

Meranie (?H, t, q)

Prednastavenie maximálneho prietoku

Technické parametre

Tlaková trieda: PN 16

Diferenciálny tlak:

Max.: 400 kPa (4 bar)

Min.: podľa DN (DN 10–25)

Nastaviteľný prietok:

DN 10: 16–71 l/h

DN 15: 60–300 l/h

DN 20: 160–840 l/h

DN 25: 280–1500 l/h

Prevádzková teplota: -20 °C až 120 °C

Médiá: voda alebo neutrálne kvapaliny, vodno-glykolové zmesi (0–57 %)

Charakteristika: lineárna, vhodná pre On/Off reguláciu

Únik prietoku: ? 0,01 % z max. prietoku

Pripojenie

Vonkajší závit podľa ISO 228

Pripojenie pohonov: M30x1,5

Materiály

Teleso ventilu: AMETAL® (odolný proti odcínovaniu)

Ventilový mechanizmus: AMETAL®

Kužel: mosadz CW724R

Piest: nerezová oceľ

Tesnenie piestu: O-krúžok z EPDM

Membrána: EPDM a HNBR

Pružina: nerezová oceľ

DA 516 – diferenčný tlakový regulátor s plynule nastaviteľnou hodnotou – DN 15–50

Kompaktné diferenčné tlakové regulátory DA 516 sú určené pre vykurovacie a chladiace systémy všade tam, kde sa vyskytujú vysoké hodnoty diferenčného tlaku alebo teploty. Sú vhodné aj pre primárnu alebo sekundárnu stranu diaľkových vykurovacích systémov a chladiacich okruhov. Vďaka elektroforeticky upravenému liatinovému telu sú regulátory veľmi dobre chránené proti korózii.

Hlavné vlastnosti

Kompaktný inline dizajn – umožňuje vysoké tlakové straty pri minimálnom hluku

Plynule nastaviteľná hodnota ?p – zabezpečuje presné riadenie diferenčného tlaku

Meračový niple – uľahčuje vyregulovanie, zvyšuje presnosť a umožňuje lokalizáciu porúch

Použitie

Vykurovacie a chladiace systémy

Montáž len na spätnom potrubí

Funkcie

Regulácia diferenčného tlaku

Meranie (?pL)

Prednastavenie ?p cez spotrebič

Technické parametre

Tlaková trieda: PN 25

Maximálny diferenčný tlak (?pV): 1600 kPa (16 bar)

Nastaviteľný rozsah ?p pre spotrebič: 5–30 kPa, 10–60 kPa, 10–100 kPa alebo 60–150 kPa

Prevádzková teplota: -10 °C až 150 °C (s meračovými niplami 120 °C)

Médiá: voda alebo neutrálne kvapaliny, vodno-glykolové zmesi (0–57 %)

Pripojenie

Vonkajší závit podľa ISO 228

Materiály

Teleso ventilu: sferoidná liatina EN-GJS-400-15

Membrána a tesnenia: EPDM

Nastavovací krúžok: Ryton PPS

Povrchová úprava: elektroforetická

Označenie

IMI TA, DN, PN, materiál, Kvs, ?p a smer prúdenia

STAP je presný diferenčný regulátor, ktorý udržiava konštantný diferenčný tlak za záťažou, čím zabezpečuje tichú, stabilnú a presnú reguláciu prietoku cez nasledujúce regulačné ventily. Kompaktné prevedenie a vysoká presnosť robia STAP ideálnym riešením pre vykurovacie a chladiace systémy.

Hlavné výhody

Odľahčený ventilový kužel pre presnú reguláciu diferenčného tlaku

Nastaviteľný diferenčný tlak a funkcia uzatvárania pre jednoduchú údržbu

Meracie hrdlo s vypúšťacou funkciou pre presné meranie a jednoduché vyvažovanie

Kompaktný a presný – jednoduché uvedenie do prevádzky

Použitie

Kúrenie a chladenie

DN 15–50 a DN 65–100

PN 16

Funkcie

Nastaviteľný diferenčný tlak

Regulátor diferenčného tlaku

Meracie hrdlo s vypúšťacou funkciou

Uzatváranie okruhu

Technické parametre

Max. diferenčný tlak (?pV):

DN 15–50: 250 kPa

DN 65–100: 350 kPa

Rozsah nastavenia (?p):

DN 15–20: 5–25 kPa

DN 15–25: 10–60 kPa

DN 32–40: 10–40 kPa

DN 32–50: 20–80 kPa

Prevádzková teplota: -10 °C až 120 °C

Médiá: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: vnútorný závit podľa ISO 228 / ISO 7-1, príruby podľa ISO 7005-2

Materiály

Teleso, horný diel, kužel a vreteno: AMETAL®

Membrána: HNBR

Tesnenia: EPDM

Pružina: nerezová oceľ, podpora pružiny: AMETAL® a spevnený PPS

Ručné koliesko: polyamid

Povrchová úprava: epoxidový lak

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

Použitie: na udržiavanie požadovanej tlakovej diferencie v jednotlivých vetvách vykurovacích a chladiacich zariadení. max. prevádzková teplota do DN32: +130 °C max. prevádzková teplota od DN40: +110 °C min. prevádzková teplota: +2 °C (čistá voda) min. prevádzková teplota: -20 °C (nemrznúca zmes) max. prevádzkový tlak: 16 bar Vyhotovenie: priamy, s vonkajším závitom s plochým tesnením, teleso ventila z mosadze odolnej voči vyplavovaniu zinku, s 2-mi vrtmi 1/4" uzatvorenými uzávermi pre možnosť osadenia ventilov pre rýchle meranie (objednávajú sa samostatne) Súčasť dodávky: impulzné vedenie o dĺžke 1,0 m, ventil na rýchle meranie s prípojkou pre impulzné vedenie 1 0284 03. Objednávať samostatne: prechodky a závitové prechodky pre napojenie ventila na potrubie. Upozornenie: pre DN40 a DN50 je nutné doobjednať prechodky pre napojenie na potrubie.

Regulátor tlakovej diferencie 4007 DN 40, regulačný rozsah 5-30 kPa, 250-5600 l/h, so závitovým hrdlom, vrátane impulzného vedenia

Regulátor tlakovej diferencie 4007 DN 40, regulačný rozsah 5-30 kPa, 250-5600 l/h, so závitovým hrdlom, vrátane impulzného vedenia

Regulátor tlakovej diferencie 4007 DN 40, regulačný rozsah 5-30 kPa, 250-5600 l/h, so závitovým hrdlom, vrátane impulzného vedenia

Regulátor tlakovej diferencie 4007 DN 40, regulačný rozsah 5-30 kPa, 250-5600 l/h, so závitovým hrdlom, vrátane impulzného vedenia

Regulátor tlakovej diferencie 4007 DN 40, regulačný rozsah 5-30 kPa, 250-5600 l/h, so závitovým hrdlom, vrátane impulzného vedenia

Regulátor tlakovej diferencie 4007 DN 40, regulačný rozsah 5-30 kPa, 250-5600 l/h, so závitovým hrdlom, vrátane impulzného vedenia

Z expandovaného polystyrénu EPP, čiernej farby, požiarna odolnosť triedy B2 podľa DIN 4102 a E podľa EN 13501-1, objemová hmotnosť cca. 45 kg/m3, integrovaný geometrický uzáver. Vhodný pre vyvažovacie ventily HERZ Strömax 4017 M a 4017 R.
