Určené pre bytovú stanicu 1 4008 12 / 14 / 16. Pre výmenu tesnení na armatúre je potrebné objednať objednávkové čísla 1 4020 46 a 1 4020 47.

so súbežným ohrevom teplej pitnej vody Vyhotovenie: Výmenníková stanica HERZ PRESSBURG je tlakovozávislé zariadenie určené na priame vykurovanie a prípravu teplej pitnej vody pre jednotlivé byty napojené na centrálny zdroj tepla 2-rúrkovým systémom. Zariadenie je kompaktné a pevne zabudované. Bytová stanica obsahuje: - meďou spájkovaný asymetrický doskový výmenník tepla z nehrdzavejúcej ocele - patentovaný a WRAS certifikovaný regulátor tlaku a teploty pre centrálne riadenie teploty teplej pitnej vody - regulátor tlakovej diferencie s fixne nastavenou hodnotou 13 kPa na strane vykurovania - zónový ventil s termopohonom (230 V / 50 Hz) pre možnosť riadenia vykurovania za stanicou pomocou regulátora priestorovej teploty - regulačný ventil pre vyregulovanie prietoku na strane vykurovania - permanentnú pripravenosť pre potreby ohrevu teplej vody aj v letnom období prostredníctvom teplotne riadeného obtoku fixne nastaveného na 45°C. - možnosť pripojenia cirkulačného potrubia teplej pitnej vody, cirkulačné čerpadlo je potrebné objednávať samostatne. - 2 ks medzikusu dlžky 110 mm - G 3/4" na prívode studenej vody do bytovej stanice a na výstupe teplej pitnej vody do bytu, vhodný na nepretržitú prevádzku - medzikus pre merač tepla dĺžky 110 mm - G 3/4", vhodný na nepretržitú prevádzku - 2 x filtre, jeden na prívodnom potrubí od zdroja tepla, druhý na vratnom potrubí zo systému vykurovania za stanicou - 3 x odvzdušňovací ventil - zátku M 10x1 pre snímač merača tepla - tepelnoizolačný obal potrubia Objednávať samostatne: - predmontovanú konzolu s guľovými kohútmi pre napojenie bytovej výmenníkovej stanice na rozvodné potrubie (1 4020 38). - regulátor priestorovej teploty (napr. 1 7795 01) Max vykurovací výkon: 10 kW Max. prietok teplej pitnej vody: 18 l/min. (10/50°C) Výkon výmenníka tepla na prípravu teplej pitnej vody: 45 kW Min. statický tlak studenej vody.: 2,8 bar Max. teplota prívodnej vody od zdroja tepla: 90°C Max. prevádzkový tlak: 10 barov Max. diferenčný tlak: 2 bar

so súbežným ohrevom teplej pitnej vody Vyhotovenie: Výmenníková stanica HERZ PRESSBURG je tlakovozávislé zariadenie určené na priame vykurovanie a prípravu teplej pitnej vody pre jednotlivé byty napojené na centrálny zdroj tepla 2-rúrkovým systémom. Zariadenie je kompaktné a pevne zabudované. Bytová stanica obsahuje: - meďou spájkovaný asymetrický doskový výmenník tepla z nehrdzavejúcej ocele - patentovaný a WRAS certifikovaný regulátor tlaku a teploty pre centrálne riadenie teploty teplej pitnej vody - regulátor tlakovej diferencie s fixne nastavenou hodnotou 13 kPa na strane vykurovania - zónový ventil s termopohonom (230 V / 50 Hz) pre možnosť riadenia vykurovania za stanicou pomocou regulátora priestorovej teploty - regulačný ventil pre vyregulovanie prietoku na strane vykurovania - permanentnú pripravenosť pre potreby ohrevu teplej vody aj v letnom období prostredníctvom teplotne riadeného obtoku fixne nastaveného na 45°C. - 2 ks medzikusu dlžky 110 mm - G 3/4" na prívode studenej vody do bytovej stanice a na výstupe teplej pitnej vody do bytu, vhodný na nepretržitú prevádzku - medzikus pre merač tepla dĺžky 110 mm - G 3/4", vhodný na nepretržitú prevádzku - 2 x filtre, jeden na prívodnom potrubí od zdroja tepla, druhý na vratnom potrubí zo systému vykurovania za stanicou - 3 x odvzdušňovací ventil - zátku M 10x1 pre snímač merača tepla - tepelnoizolačný obal potrubia Objednávať samostatne: - predmontovanú konzolu s guľovými kohútmi pre napojenie bytovej výmenníkovej stanice na rozvodné potrubie (1 4020 37). - regulátor priestorovej teploty (napr. 1 7795 01) Max vykurovací výkon: 10 kW Max. prietok teplej pitnej vody: 18 l/min. (10/50°C) Výkon výmenníka tepla na prípravu teplej pitnej vody: 45 kW Min. statický tlak studenej vody.: 2,8 bar Max. teplota prívodnej vody od zdroja tepla: 90°C Max. prevádzkový tlak: 10 barov Max. diferenčný tlak: 2 bar

určená pre bytové výmenníkové stanice PRESSBURG PROJECT 2014-1 / 2014-3 a PRESSBURG PROJECT 2021-4 / 2021-3. Sada obsahuje 7 ks guľových kohútov a predmontážnu konzolu.

so súbežným ohrevom teplej pitnej vody Vyhotovenie: Výmenníková stanica HERZ PRESSBURG je tlakovozávislé zariadenie určené na priame vykurovanie a prípravu teplej pitnej vody pre jednotlivé byty napojené na centrálny zdroj tepla 2-rúrkovým systémom. Zariadenie je kompaktné a pevne zabudované. Bytová stanica obsahuje: - meďou spájkovaný asymetrický doskový výmenník tepla z nehrdzavejúcej ocele - patentovaný a WRAS certifikovaný regulátor tlaku a teploty pre centrálne riadenie teploty teplej pitnej vody - regulátor tlakovej diferencie s fixne nastavenou hodnotou 13 kPa na strane vykurovania - zónový ventil s termopohonom (230 V / 50 Hz) pre možnosť riadenia vykurovania za stanicou pomocou regulátora priestorovej teploty - regulačný ventil pre vyregulovanie prietoku na strane vykurovania - 2 ks medzikusu dlžky 110 mm - G 3/4" na prívode studenej vody do bytovej stanice a na výstupe teplej pitnej vody do bytu, vhodný na nepretržitú prevádzku - medzikus pre merač tepla dĺžky 110 mm - G 3/4", vhodný na nepretržitú prevádzku - 2 x filtre, jeden na prívodnom potrubí od zdroja tepla, druhý na vratnom potrubí zo systému vykurovania za stanicou - 3 x odvzdušňovací ventil - zátku M 10x1 pre snímač merača tepla - tepelnoizolačný obal potrubia Objednávať samostatne: - predmontovanú konzolu s guľovými kohútmi pre napojenie bytovej výmenníkovej stanice na rozvodné potrubie (1 4020 37). - regulátor priestorovej teploty (napr. 1 7795 01) Max vykurovací výkon: 10 kW Max. prietok teplej pitnej vody: 18 l/min. (10/50°C) Výkon výmenníka tepla na prípravu teplej pitnej vody: 45 kW Min. statický tlak studenej vody.: 2,5 bar Max. teplota prívodnej vody od zdroja tepla: 90°C Max. prevádzkový tlak: 10 barov Max. diferenčný tlak: 2 bar

Sada tesnení pre celú bytovú stanicu pre bytovú stanicu 1 4008 12 / 14 / 16.

Určené pre bytové výmenníkové stanice PRESSBURG PROJECT 2014-2 / 2014-4 a PRESSBURG PROJECT 2021-2 / 2021-4. Sada obsahuje 8 ks guľových kohútov a predmontážnu konzolu.

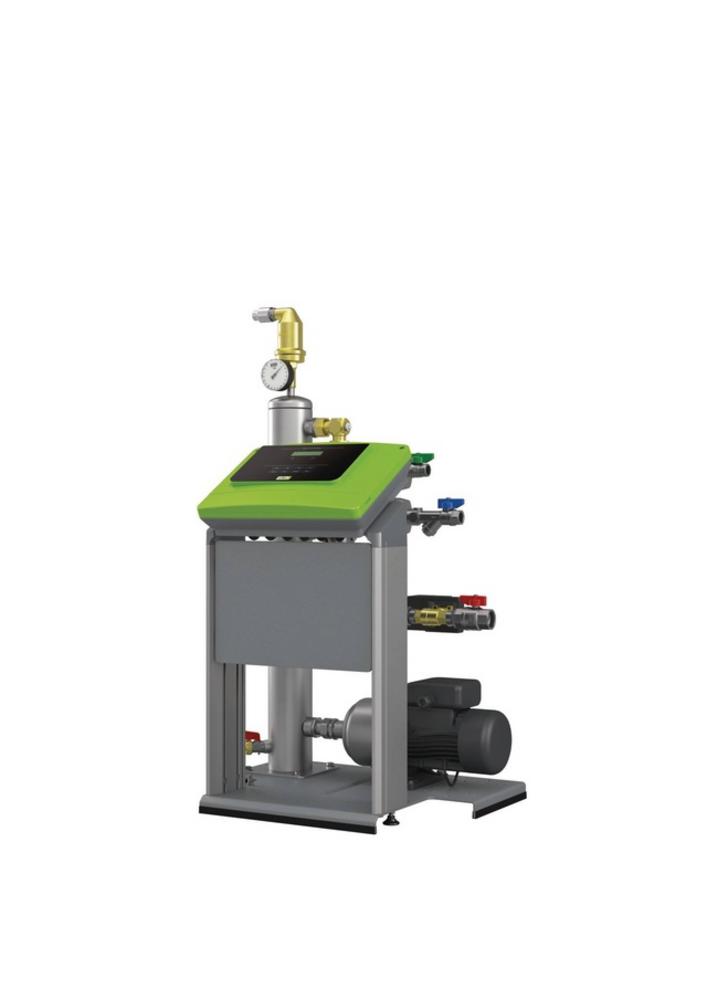

Servitec Odplyňovanie s vákuovými rozprašovacími rúrkami na systémové odplyňovanie a odplyňovanie dopĺňanej vody v uzavretých vykurovacích a chladiacich okruhoch, ako plne automatická multifunkčná jednotka s funkciou „auto start“ a samočinnou hydraulickou kompenzáciou procesu odplyňovania, ako aj riadením a monitorovaním dopĺňacej funkcie. Vhodné pre médium voda a zmes voda / glykol až do zmiešavacieho pomeru 50/50. Funkčná jednotka pozostávajúca z hydraulickej časti a riadiacej jednotky Control Touch. Obe sú ergonomické a ľahko sa udržiavajú a sú integrované do modulárneho systému stojaceho rámu z presných eloxovaných hliníkových profilov EV 1 s označením CE. V hydraulickej časti sa uskutočňuje odplyňovanie prostredníctvom rotačného čerpadla z ušľachtilej ocele v spojení s vertikálne umiestnenou vákuovou rozprašovacou trubkou z ušľachtilej ocele. Toto je vybavené s vákuovou rozprašovacou dýzou, odplyňovaním meracou trubkou a monitorovaním tlaku / hladiny. Riadiaca jednotka Control Touch s farebným TFT displejom vrátane komunikačnej elektroniky je integrovaná v robustnom plastovom kryte navrhnutom ako panel a namontovaná vodorovne priamo na ovládacom prvku. Voliteľné samostatné a zvislé upevnenie na stenu, max. je možná vzdialenosť troch metrov od silovej elektroniky. Komunikačná elektronika pozostávajúca z: 4,3 "odporového farebného dotykového displeja pre programovanie, prevádzkovú dokumentáciu a monitorovanie, ako aj poskytovanie pomocných textov pre všetky funkcie dve rozhrania RS485 ako dátové a komunikačné rozhrania sériové rozhranie TTL s dvomi pripájacími svorkami na pripojenie 2 dosiek IO beznapäťový výstup na odovzdávanie hromadnej správy dva galvanicky izolované analógové výstupy, napr. na tlak v systéme Vstup na meranie z kontaktných vodomerov Slot pre kompaktný zbernicový modul, SD kartu napr. na čítanie údajov, aktualizácie softvéru atď. Vstup pre požiadavku na doplnenie funkcie pomocou externého signálu Silová elektronika je inštalovaná vo vlastnej plastovej rozvodnej skrini priamo pod riadiacou jednotkou. El. energia je dodávaná cez hlavný vypínač. Podrobne sa skladá z: Hlavného vypínača na vonkajšej strane krytu Ovládania čerpadla Vedenia káblov pre externé pripojenia Montážneho priestoru pre voliteľné moduly Kompletná riadiaca jednotka a potrubie je pripravené na pripojenie podľa predpisov VDE. Systémové prepojenia pomocou integrovaných uzáverov. Control Touch je plne automatické a voľne parametrizovateľné mikroprocesorové riadenie s dotykovým ovládaním, hodinami reálneho času, rozlíšením pamäte chýb a parametrov, kombinovaným grafickým a textovým zobrazením tlaku systému a všetkých relevantných prevádzkových a poruchových hlásení s funkčným diagramom. Signalizácia aktívneho prevádzkového režimu, súhrnné chybové hlásenie, minimálna úroveň naplnenia a funkcia čerpadla a doplňovacieho ventilu. Vákuovou tryskou odplyníte obsah, naplňte a doplňujte vodu v samooptimalizovanej prevádzke s cyklami na kontinuálne, intervalové a doplňovacie odplynenie. Kontrolované doplňovanie vody pomocou spoľahlivého dvojcestného motorizovaného guľového ventilu. Regulácia sa uskutočňuje pomocou integrovaného vyhodnotenia tlaku v systéme alebo externého signálu 230 V (napr. Stanica na udržiavanie tlaku), s automatickým prerušením a chybovým hlásením, ak dôjde k prekročeniu doby chodu a / alebo počtu cyklov. Doplnenie sa môže alternatívne uskutočniť z otvorenej zásobnej nádrže systému. Možnosť merania z kontaktného vodomeru vrátane voliteľného monitorovania kapacity iónomeničov v doplňovacom potrubí. Dokumentácia a kontrola celého systému s ohľadom na uvedené parametre.
