Adaptér pre termopohon, červenej farby s pripojovacím závitom M 28 x 1,5, Určený pre ventily HERZ s termostatickým zvrškom s pripojovacím závitom M 28x1,5, rozdeľovače HERZ 853x a 863x, pre Compact Floor, HERZ ventily 4002 / 4006 / 7217-GV / 7217-V v kombinácii s termopohonmi pre 2-bodovú reguláciu 1 7708 xx.

STAP je presný diferenčný regulátor, ktorý udržiava konštantný diferenčný tlak za záťažou, čím zabezpečuje tichú, stabilnú a presnú reguláciu prietoku cez nasledujúce regulačné ventily. Kompaktné prevedenie a vysoká presnosť robia STAP ideálnym riešením pre vykurovacie a chladiace systémy.

Hlavné výhody

Odľahčený ventilový kužel pre presnú reguláciu diferenčného tlaku

Nastaviteľný diferenčný tlak a funkcia uzatvárania pre jednoduchú údržbu

Meracie hrdlo s vypúšťacou funkciou pre presné meranie a jednoduché vyvažovanie

Kompaktný a presný – jednoduché uvedenie do prevádzky

Použitie

Kúrenie a chladenie

DN 15–50 a DN 65–100

PN 16

Funkcie

Nastaviteľný diferenčný tlak

Regulátor diferenčného tlaku

Meracie hrdlo s vypúšťacou funkciou

Uzatváranie okruhu

Technické parametre

Max. diferenčný tlak (?pV):

DN 15–50: 250 kPa

DN 65–100: 350 kPa

Rozsah nastavenia (?p):

DN 15–20: 5–25 kPa

DN 15–25: 10–60 kPa

DN 32–40: 10–40 kPa

DN 32–50: 20–80 kPa

Prevádzková teplota: -10 °C až 120 °C

Médiá: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: vnútorný závit podľa ISO 228 / ISO 7-1, príruby podľa ISO 7005-2

Materiály

Teleso, horný diel, kužel a vreteno: AMETAL®

Membrána: HNBR

Tesnenia: EPDM

Pružina: nerezová oceľ, podpora pružiny: AMETAL® a spevnený PPS

Ručné koliesko: polyamid

Povrchová úprava: epoxidový lak

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

Použitie: na hydraulické vyváženie jednotlivých vetiev vo vykurovacích a chladiacich sústavách. max. prevádzková teplota: do DN 32 +130 °C, od DN 40 +110 °C min. prevádzková teplota: -10 °C max. prevádzkový tlak: 16 bar Médium: Kvalita plniaceho média v sústave musí zodpovedať ÖNORM H5195 resp. VDI- smernici 2035. Pri použití nemrznúcej zmesi na báze etylén alebo propylénglykolu je prípusný pomer zmiešania s upravenou vodu 25 - 50 % nemzrnúcej zmesi v celkovom obsahu média. Vyhotovenie: priamy, v prírubovom vyhotovení, teleso ventila je vyhotovené zo sivej liatiny GJL 250 podľa EN 1561, príruby podľa EN 1092, v tlakových radách PN16, lakovaný na modro. Zvršok je zo sivej liatiny s nestúpavým vretenom, tesnenie vretena dvojitým O-krúžkom. Prednastavenie ventila je obmedzením zdvihu vnútorného vretena, digitálny ukazovateľ stupňa prednastavenia je umiestení na ručnom ovládači. Dva ventilčeky pre rýchle meranie sú umiestnené vedľa ručného ovládača. Objednávať samostatne: vypúšťací ventil 1 0276 09 (objednáva sa samostatne), prípade jeho použitia je potrebné demontovať merací ventilček a nahradiť ho vypúšťacím ventilčekom. Pre komfortnejšie pripojenie vypúšťacej hadice na ventilček doporučujeme doobjednať hadicovú prípojku s obj. číslo 1 6206 02. Prietokový súčiniteľ ventilu kvs/kv:

STAP je presný diferenčný regulátor, ktorý udržiava konštantný diferenčný tlak za záťažou, čím zabezpečuje tichú, stabilnú a presnú reguláciu prietoku cez nasledujúce regulačné ventily. Kompaktné prevedenie a vysoká presnosť robia STAP ideálnym riešením pre vykurovacie a chladiace systémy.

Hlavné výhody

Odľahčený ventilový kužel pre presnú reguláciu diferenčného tlaku

Nastaviteľný diferenčný tlak a funkcia uzatvárania pre jednoduchú údržbu

Meracie hrdlo s vypúšťacou funkciou pre presné meranie a jednoduché vyvažovanie

Kompaktný a presný – jednoduché uvedenie do prevádzky

Použitie

Kúrenie a chladenie

DN 15–50 a DN 65–100

PN 16

Funkcie

Nastaviteľný diferenčný tlak

Regulátor diferenčného tlaku

Meracie hrdlo s vypúšťacou funkciou

Uzatváranie okruhu

Technické parametre

Max. diferenčný tlak (?pV):

DN 15–50: 250 kPa

DN 65–100: 350 kPa

Rozsah nastavenia (?p):

DN 15–20: 5–25 kPa

DN 15–25: 10–60 kPa

DN 32–40: 10–40 kPa

DN 32–50: 20–80 kPa

Prevádzková teplota: -10 °C až 120 °C

Médiá: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: vnútorný závit podľa ISO 228 / ISO 7-1, príruby podľa ISO 7005-2

Materiály

Teleso, horný diel, kužel a vreteno: AMETAL®

Membrána: HNBR

Tesnenia: EPDM

Pružina: nerezová oceľ, podpora pružiny: AMETAL® a spevnený PPS

Ručné koliesko: polyamid

Povrchová úprava: epoxidový lak

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

STAP je presný diferenčný regulátor, ktorý udržiava konštantný diferenčný tlak za záťažou, čím zabezpečuje tichú, stabilnú a presnú reguláciu prietoku cez nasledujúce regulačné ventily. Kompaktné prevedenie a vysoká presnosť robia STAP ideálnym riešením pre vykurovacie a chladiace systémy.

Hlavné výhody

Odľahčený ventilový kužel pre presnú reguláciu diferenčného tlaku

Nastaviteľný diferenčný tlak a funkcia uzatvárania pre jednoduchú údržbu

Meracie hrdlo s vypúšťacou funkciou pre presné meranie a jednoduché vyvažovanie

Kompaktný a presný – jednoduché uvedenie do prevádzky

Použitie

Kúrenie a chladenie

DN 15–50 a DN 65–100

PN 16

Funkcie

Nastaviteľný diferenčný tlak

Regulátor diferenčného tlaku

Meracie hrdlo s vypúšťacou funkciou

Uzatváranie okruhu

Technické parametre

Max. diferenčný tlak (?pV):

DN 15–50: 250 kPa

DN 65–100: 350 kPa

Rozsah nastavenia (?p):

DN 15–20: 5–25 kPa

DN 15–25: 10–60 kPa

DN 32–40: 10–40 kPa

DN 32–50: 20–80 kPa

Prevádzková teplota: -10 °C až 120 °C

Médiá: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: vnútorný závit podľa ISO 228 / ISO 7-1, príruby podľa ISO 7005-2

Materiály

Teleso, horný diel, kužel a vreteno: AMETAL®

Membrána: HNBR

Tesnenia: EPDM

Pružina: nerezová oceľ, podpora pružiny: AMETAL® a spevnený PPS

Ručné koliesko: polyamid

Povrchová úprava: epoxidový lak

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

STAP je presný diferenčný regulátor, ktorý udržiava konštantný diferenčný tlak za záťažou, čím zabezpečuje tichú, stabilnú a presnú reguláciu prietoku cez nasledujúce regulačné ventily. Kompaktné prevedenie a vysoká presnosť robia STAP ideálnym riešením pre vykurovacie a chladiace systémy.

Hlavné výhody

Odľahčený ventilový kužel pre presnú reguláciu diferenčného tlaku

Nastaviteľný diferenčný tlak a funkcia uzatvárania pre jednoduchú údržbu

Meracie hrdlo s vypúšťacou funkciou pre presné meranie a jednoduché vyvažovanie

Kompaktný a presný – jednoduché uvedenie do prevádzky

Použitie

Kúrenie a chladenie

DN 15–50 a DN 65–100

PN 16

Funkcie

Nastaviteľný diferenčný tlak

Regulátor diferenčného tlaku

Meracie hrdlo s vypúšťacou funkciou

Uzatváranie okruhu

Technické parametre

Max. diferenčný tlak (?pV):

DN 15–50: 250 kPa

DN 65–100: 350 kPa

Rozsah nastavenia (?p):

DN 15–20: 5–25 kPa

DN 15–25: 10–60 kPa

DN 32–40: 10–40 kPa

DN 32–50: 20–80 kPa

Prevádzková teplota: -10 °C až 120 °C

Médiá: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: vnútorný závit podľa ISO 228 / ISO 7-1, príruby podľa ISO 7005-2

Materiály

Teleso, horný diel, kužel a vreteno: AMETAL®

Membrána: HNBR

Tesnenia: EPDM

Pružina: nerezová oceľ, podpora pružiny: AMETAL® a spevnený PPS

Ručné koliesko: polyamid

Povrchová úprava: epoxidový lak

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

STAP je presný diferenčný regulátor, ktorý udržiava konštantný diferenčný tlak za záťažou, čím zabezpečuje tichú, stabilnú a presnú reguláciu prietoku cez nasledujúce regulačné ventily. Kompaktné prevedenie a vysoká presnosť robia STAP ideálnym riešením pre vykurovacie a chladiace systémy.

Hlavné výhody

Odľahčený ventilový kužel pre presnú reguláciu diferenčného tlaku

Nastaviteľný diferenčný tlak a funkcia uzatvárania pre jednoduchú údržbu

Meracie hrdlo s vypúšťacou funkciou pre presné meranie a jednoduché vyvažovanie

Kompaktný a presný – jednoduché uvedenie do prevádzky

Použitie

Kúrenie a chladenie

DN 15–50 a DN 65–100

PN 16

Funkcie

Nastaviteľný diferenčný tlak

Regulátor diferenčného tlaku

Meracie hrdlo s vypúšťacou funkciou

Uzatváranie okruhu

Technické parametre

Max. diferenčný tlak (?pV):

DN 15–50: 250 kPa

DN 65–100: 350 kPa

Rozsah nastavenia (?p):

DN 15–20: 5–25 kPa

DN 15–25: 10–60 kPa

DN 32–40: 10–40 kPa

DN 32–50: 20–80 kPa

Prevádzková teplota: -10 °C až 120 °C

Médiá: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: vnútorný závit podľa ISO 228 / ISO 7-1, príruby podľa ISO 7005-2

Materiály

Teleso, horný diel, kužel a vreteno: AMETAL®

Membrána: HNBR

Tesnenia: EPDM

Pružina: nerezová oceľ, podpora pružiny: AMETAL® a spevnený PPS

Ručné koliesko: polyamid

Povrchová úprava: epoxidový lak

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

STAP je presný diferenčný regulátor, ktorý udržiava konštantný diferenčný tlak za záťažou, čím zabezpečuje tichú, stabilnú a presnú reguláciu prietoku cez nasledujúce regulačné ventily. Kompaktné prevedenie a vysoká presnosť robia STAP ideálnym riešením pre vykurovacie a chladiace systémy.

Hlavné výhody

Odľahčený ventilový kužel pre presnú reguláciu diferenčného tlaku

Nastaviteľný diferenčný tlak a funkcia uzatvárania pre jednoduchú údržbu

Meracie hrdlo s vypúšťacou funkciou pre presné meranie a jednoduché vyvažovanie

Kompaktný a presný – jednoduché uvedenie do prevádzky

Použitie

Kúrenie a chladenie

DN 15–50 a DN 65–100

PN 16

Funkcie

Nastaviteľný diferenčný tlak

Regulátor diferenčného tlaku

Meracie hrdlo s vypúšťacou funkciou

Uzatváranie okruhu

Technické parametre

Max. diferenčný tlak (?pV):

DN 15–50: 250 kPa

DN 65–100: 350 kPa

Rozsah nastavenia (?p):

DN 15–20: 5–25 kPa

DN 15–25: 10–60 kPa

DN 32–40: 10–40 kPa

DN 32–50: 20–80 kPa

Prevádzková teplota: -10 °C až 120 °C

Médiá: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: vnútorný závit podľa ISO 228 / ISO 7-1, príruby podľa ISO 7005-2

Materiály

Teleso, horný diel, kužel a vreteno: AMETAL®

Membrána: HNBR

Tesnenia: EPDM

Pružina: nerezová oceľ, podpora pružiny: AMETAL® a spevnený PPS

Ručné koliesko: polyamid

Povrchová úprava: epoxidový lak

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

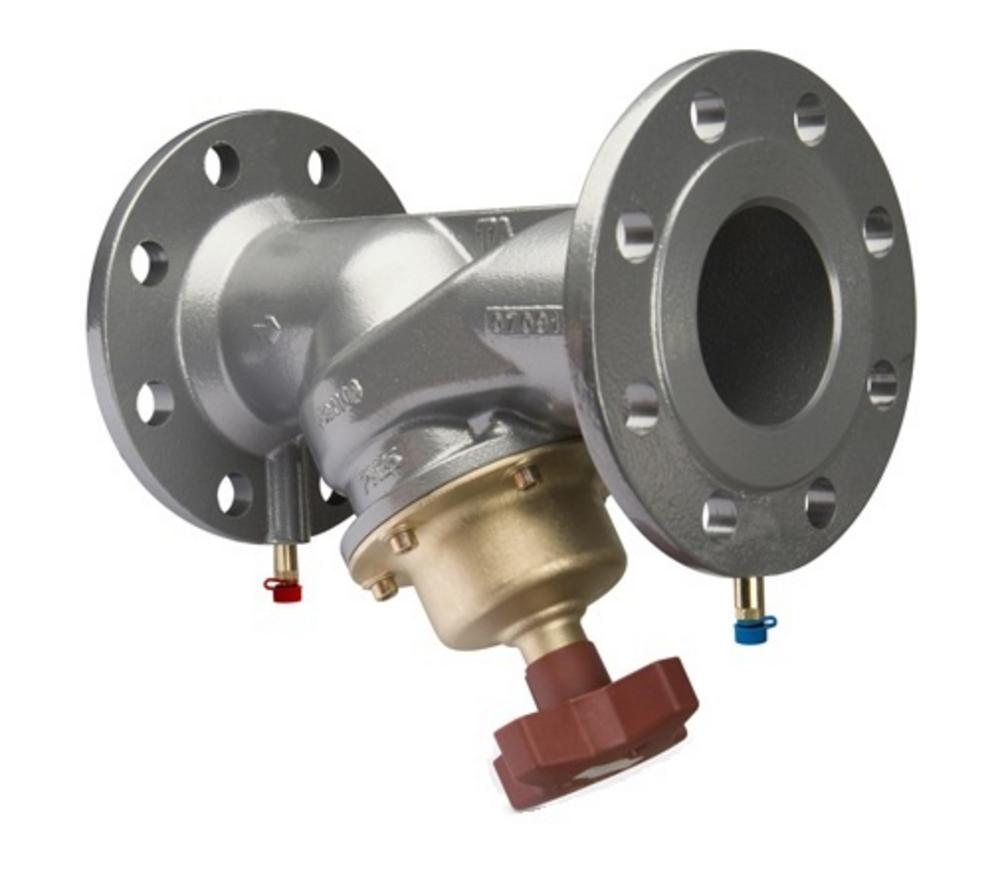

STAF (liatina) a STAF-SG (sferolitová liatina) sú presné vyvažovacie ventily s prírubou určené pre sekundárne okruhy v kúrení a chladení. Ventily poskytujú vysokú presnosť regulácie prietoku a spoľahlivú prevádzku v hydraulických systémoch.

Hlavné výhody

Digitálne čitateľné ručné koliesko pre presné nastavenie

U veľkostí DN 65–150 je ručné koliesko čitateľné aj z bočnej strany

Samotesniace meracie hrdlo pre rýchle meranie

Absperná funkcia pre jednoduchú údržbu

Veľmi presná regulácia prietoku

Použitie

Kúrenie a chladenie

Sekundárne okruhy hydraulických systémov

DN 20–400, PN 16 a PN 25

Funkcie

Vyvažovanie (Einregulieren)

Prednastavenie prietoku

Meranie prietoku

Uzatváranie okruhu

Technické parametre

Média: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: príruby podľa ISO 7005-2 / EN 1092-2

Materiály:

Teleso STAF: liatina EN-GJL-250

Teleso STAF-SG: sferolitová liatina EN-GJS-400-15

Horné diely, drosselkegel a vreteno: AMETAL® (DN 20–150)

DN 200–300: horné diely a drosselkegel zo sferolitu, vreteno z AMETAL®

DN 350–400: horné diely a drosselkegel zo sferolitu a bronzu, vreteno z AMETAL®

PTFE povlak na drosselkegel DN 100–400

Tesnenia: EPDM

Ochranné podložky: PTFE

Meracie hrdlo: AMETAL® a EPDM

Rukoväť: polyamid/TPE (DN 20–50), polyamid (DN 65–150), hliník (DN 200–400)

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

Certifikácia

CE podľa typu a PN:

STAF (PN 16) DN 65–150

STAF-SG (PN 16) DN 200

STAF-SG (PN 25) DN 50–125

STAF-SG (PN 25) DN 150–400

STAF (liatina) a STAF-SG (sferolitová liatina) sú presné vyvažovacie ventily s prírubou určené pre sekundárne okruhy v kúrení a chladení. Ventily poskytujú vysokú presnosť regulácie prietoku a spoľahlivú prevádzku v hydraulických systémoch.

Hlavné výhody

Digitálne čitateľné ručné koliesko pre presné nastavenie

U veľkostí DN 65–150 je ručné koliesko čitateľné aj z bočnej strany

Samotesniace meracie hrdlo pre rýchle meranie

Absperná funkcia pre jednoduchú údržbu

Veľmi presná regulácia prietoku

Použitie

Kúrenie a chladenie

Sekundárne okruhy hydraulických systémov

DN 20–400, PN 16 a PN 25

Funkcie

Vyvažovanie (Einregulieren)

Prednastavenie prietoku

Meranie prietoku

Uzatváranie okruhu

Technické parametre

Média: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: príruby podľa ISO 7005-2 / EN 1092-2

Materiály:

Teleso STAF: liatina EN-GJL-250

Teleso STAF-SG: sferolitová liatina EN-GJS-400-15

Horné diely, drosselkegel a vreteno: AMETAL® (DN 20–150)

DN 200–300: horné diely a drosselkegel zo sferolitu, vreteno z AMETAL®

DN 350–400: horné diely a drosselkegel zo sferolitu a bronzu, vreteno z AMETAL®

PTFE povlak na drosselkegel DN 100–400

Tesnenia: EPDM

Ochranné podložky: PTFE

Meracie hrdlo: AMETAL® a EPDM

Rukoväť: polyamid/TPE (DN 20–50), polyamid (DN 65–150), hliník (DN 200–400)

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

Certifikácia

CE podľa typu a PN:

STAF (PN 16) DN 65–150

STAF-SG (PN 16) DN 200

STAF-SG (PN 25) DN 50–125

STAF-SG (PN 25) DN 150–400

STAF (liatina) a STAF-SG (sferolitová liatina) sú presné vyvažovacie ventily s prírubou určené pre sekundárne okruhy v kúrení a chladení. Ventily poskytujú vysokú presnosť regulácie prietoku a spoľahlivú prevádzku v hydraulických systémoch.

Hlavné výhody

Digitálne čitateľné ručné koliesko pre presné nastavenie

U veľkostí DN 65–150 je ručné koliesko čitateľné aj z bočnej strany

Samotesniace meracie hrdlo pre rýchle meranie

Absperná funkcia pre jednoduchú údržbu

Veľmi presná regulácia prietoku

Použitie

Kúrenie a chladenie

Sekundárne okruhy hydraulických systémov

DN 20–400, PN 16 a PN 25

Funkcie

Vyvažovanie (Einregulieren)

Prednastavenie prietoku

Meranie prietoku

Uzatváranie okruhu

Technické parametre

Média: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: príruby podľa ISO 7005-2 / EN 1092-2

Materiály:

Teleso STAF: liatina EN-GJL-250

Teleso STAF-SG: sferolitová liatina EN-GJS-400-15

Horné diely, drosselkegel a vreteno: AMETAL® (DN 20–150)

DN 200–300: horné diely a drosselkegel zo sferolitu, vreteno z AMETAL®

DN 350–400: horné diely a drosselkegel zo sferolitu a bronzu, vreteno z AMETAL®

PTFE povlak na drosselkegel DN 100–400

Tesnenia: EPDM

Ochranné podložky: PTFE

Meracie hrdlo: AMETAL® a EPDM

Rukoväť: polyamid/TPE (DN 20–50), polyamid (DN 65–150), hliník (DN 200–400)

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

Certifikácia

CE podľa typu a PN:

STAF (PN 16) DN 65–150

STAF-SG (PN 16) DN 200

STAF-SG (PN 25) DN 50–125

STAF-SG (PN 25) DN 150–400

STAF (liatina) a STAF-SG (sferolitová liatina) sú presné vyvažovacie ventily s prírubou určené pre sekundárne okruhy v kúrení a chladení. Ventily poskytujú vysokú presnosť regulácie prietoku a spoľahlivú prevádzku v hydraulických systémoch.

Hlavné výhody

Digitálne čitateľné ručné koliesko pre presné nastavenie

U veľkostí DN 65–150 je ručné koliesko čitateľné aj z bočnej strany

Samotesniace meracie hrdlo pre rýchle meranie

Absperná funkcia pre jednoduchú údržbu

Veľmi presná regulácia prietoku

Použitie

Kúrenie a chladenie

Sekundárne okruhy hydraulických systémov

DN 20–400, PN 16 a PN 25

Funkcie

Vyvažovanie (Einregulieren)

Prednastavenie prietoku

Meranie prietoku

Uzatváranie okruhu

Technické parametre

Média: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: príruby podľa ISO 7005-2 / EN 1092-2

Materiály:

Teleso STAF: liatina EN-GJL-250

Teleso STAF-SG: sferolitová liatina EN-GJS-400-15

Horné diely, drosselkegel a vreteno: AMETAL® (DN 20–150)

DN 200–300: horné diely a drosselkegel zo sferolitu, vreteno z AMETAL®

DN 350–400: horné diely a drosselkegel zo sferolitu a bronzu, vreteno z AMETAL®

PTFE povlak na drosselkegel DN 100–400

Tesnenia: EPDM

Ochranné podložky: PTFE

Meracie hrdlo: AMETAL® a EPDM

Rukoväť: polyamid/TPE (DN 20–50), polyamid (DN 65–150), hliník (DN 200–400)

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

Certifikácia

CE podľa typu a PN:

STAF (PN 16) DN 65–150

STAF-SG (PN 16) DN 200

STAF-SG (PN 25) DN 50–125

STAF-SG (PN 25) DN 150–400

Priamy regulačný ventil STRÖMAX-GF DN 100, s meracími ventilčekmi pre meranie tlakovej diferencie, prírubový

STAF (liatina) a STAF-SG (sferolitová liatina) sú presné vyvažovacie ventily s prírubou určené pre sekundárne okruhy v kúrení a chladení. Ventily poskytujú vysokú presnosť regulácie prietoku a spoľahlivú prevádzku v hydraulických systémoch.

Hlavné výhody

Digitálne čitateľné ručné koliesko pre presné nastavenie

U veľkostí DN 65–150 je ručné koliesko čitateľné aj z bočnej strany

Samotesniace meracie hrdlo pre rýchle meranie

Absperná funkcia pre jednoduchú údržbu

Veľmi presná regulácia prietoku

Použitie

Kúrenie a chladenie

Sekundárne okruhy hydraulických systémov

DN 20–400, PN 16 a PN 25

Funkcie

Vyvažovanie (Einregulieren)

Prednastavenie prietoku

Meranie prietoku

Uzatváranie okruhu

Technické parametre

Média: voda, neutrálny kvapaliny, voda-glykol (0–57 %)

Pripojenie: príruby podľa ISO 7005-2 / EN 1092-2

Materiály:

Teleso STAF: liatina EN-GJL-250

Teleso STAF-SG: sferolitová liatina EN-GJS-400-15

Horné diely, drosselkegel a vreteno: AMETAL® (DN 20–150)

DN 200–300: horné diely a drosselkegel zo sferolitu, vreteno z AMETAL®

DN 350–400: horné diely a drosselkegel zo sferolitu a bronzu, vreteno z AMETAL®

PTFE povlak na drosselkegel DN 100–400

Tesnenia: EPDM

Ochranné podložky: PTFE

Meracie hrdlo: AMETAL® a EPDM

Rukoväť: polyamid/TPE (DN 20–50), polyamid (DN 65–150), hliník (DN 200–400)

Výhody AMETAL®

Odolnosť proti dezinkácii

Minimalizácia rizika únikov

Dlhodobá stabilita nastavení

Certifikácia

CE podľa typu a PN:

STAF (PN 16) DN 65–150

STAF-SG (PN 16) DN 200

STAF-SG (PN 25) DN 50–125

STAF-SG (PN 25) DN 150–400
