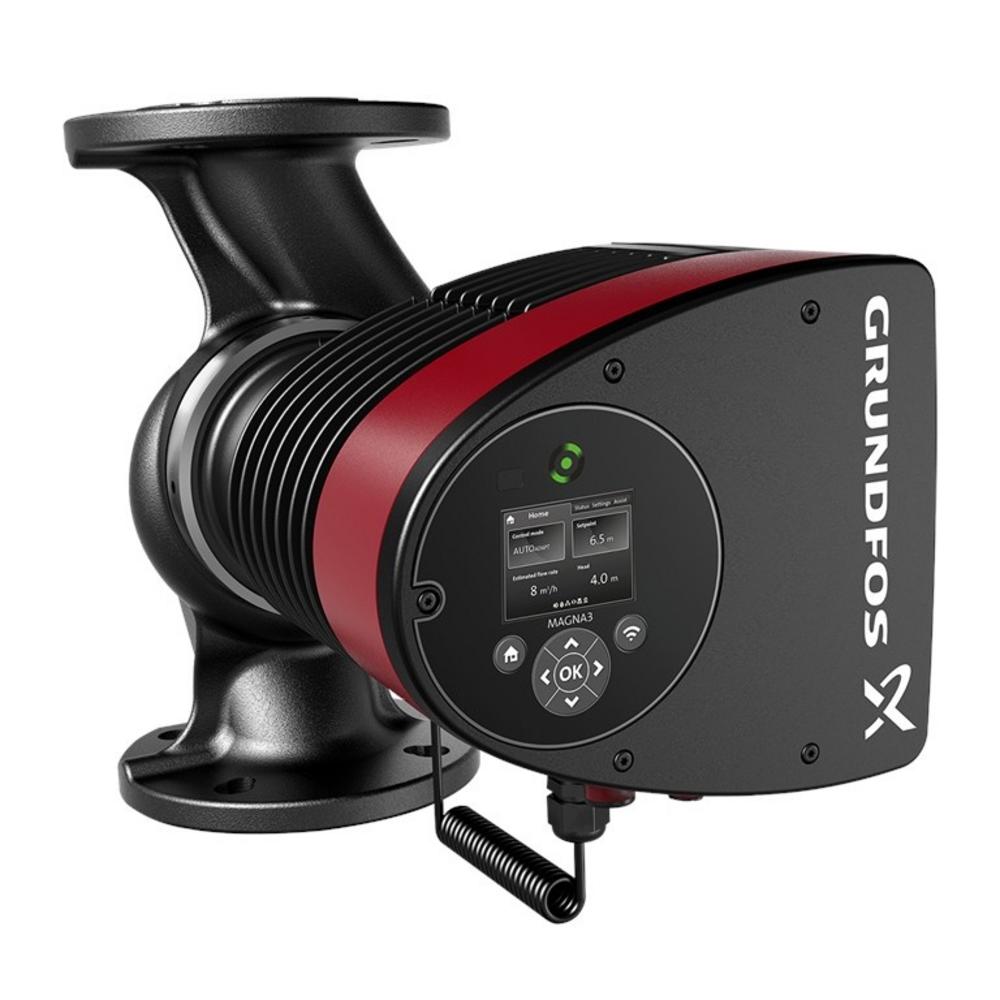

MAGNA3 40-60 F
MAGNA3 – více než čerpadlo.
Se svou bezkonkurenční účinností, obsáhlým výrobním programem, zabudovanými komunikačními možnostmi a funkcionalitami, které mohou ušetřit některé komponenty v systému, je MAGNA3 ideální pro dosažení maximálního výkonu v systémech budov.
Toto čerpadlo se perfektně hodí jak pro vytápění tak i chlazení v téměř všech projektech budov - starých nebo nových.
MAGNA3 je mokroběžné čerpadlo, tj. čerpadlo a motor tvoří jednu jednotku, bez ucpávky. Ložiska jsou mazána čerpanou kapalinou. Inovativní upínací spona s pouze jedním šroubem umožňuje snadnou změnu polohy hlavy čerpadla. MAGNA3 nevyžaduje žádnou údržbu a poskytuje extrémně nízké náklady během životního cyklu čerpadla.
Charakteristické rysy čepadla MAGNA3:
• řídicí jednotka ve svorkovnici
• ovládací panel s tenkým displejem na svorkovnici
• svorkovnice připravena pro volitelné CIM moduly
• zabudovaný snímač diferenčního tlaku a teploty
• litinové těleso čerpadla (dle modelu čerpadla)
• oddělovací vložka rotoru z kompozitu zesíleného uhlíkovými vlákny
• opěrná deska ložiska a plášť rotoru z korozivzdorné oceli
• hliníkové těleso statoru
• vzduchem chlazená elektronika
Čerpadlo je jednofázové.
Charakteristické rysy
• AUTOADAPT
• FLOWADAPT a FLOWLIMIT
• Regulace na proporcionání tlak
• Regulace na konstantní tlak
• Regulace na konstantní teplotu
• Konstatní křivky
• Max. nebo min. křivka
• Automatický redukovaný noční provoz
• Není nutná externí motorová ochrana
• Pro vytápění jsou dodávány tepelně-izolační kryty jako součást dodávky
• Velký teplotní rozsah
Komunikace
• bezdrátová komunikace Grundfos GO
• fieldbus komunikace pomocí modulů CIM
• digitální vstupy
• reléové výstupy
• analogový vstup
Motor a elektronická jednotka
MAGNA3 obsahuje 4-pólový, synchronní motor s trvalými magnety (PM motor). Tento typ motoru má vyšší účinnost než standardní asynchronní motor. Otáčky jsou řízeny integrovaným frekvenčním měničem.
Čerpadlo obsahuje integrovaný snímač diferenčního tlaku a teploty.

EVOPLUS elektronické obehové čerpadlá pre obytné a komerčné budovy. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom. Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (a spĺňa taktiež index energetickej účinnosti (EEI ≤ 0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

Rada obehových elektronicky riadených čerpadiel EVOPLUS SMALL. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom.Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa tiež index energetickej účinnosti (EEI ≤0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

• Stupeň krytia: IP44
• Trieda izolácie: F
• Napätie: 1x230V/50/60 Hz
• V súlade s Európskymi normami: EN 61800-3-EN60335-1-EN60335-2-51.
• Prevádzkový rozsah 2 až 12 m³/h, s výtlakom až do 11 m
• Rozsah teploty kvapaliny: od -10 °C do 110 °C
• Čerpaná kvapalina: čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlasťami blízka vode (max. obsah glykolu 30%)
• Maximálny pracovní tlak: 16 bar (1600kPa).
• Pripojenie: jednotlivé vyhotovenie je k dispozícii so závitom 11/2" a 2" a s prírubou DN 32 a DN 40, PN 6/PN 10/PN 16.
• Zdvojené vyhotovenie je k dispozícii prírubové s pripojením čerpadla DN 32 a DN 40, PN 6/PN 10PN 16.
• Inštalácia: s horizontálnou polohou hriadeľa motora

Rada obehových elektronicky riadených čerpadiel EVOPLUS SMALL. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom.Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa tiež index energetickej účinnosti (EEI ≤0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

• Stupeň krytia: IP44
• Trieda izolácie: F
• Napätie: 1x230V/50/60 Hz
• V súlade s Európskymi normami: EN 61800-3-EN60335-1-EN60335-2-51.
• Prevádzkový rozsah 2 až 12 m³/h, s výtlakom až do 11 m
• Rozsah teploty kvapaliny: od -10 °C do 110 °C
• Čerpaná kvapalina: čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlasťami blízka vode (max. obsah glykolu 30%)
• Maximálny pracovní tlak: 16 bar (1600kPa).
• Pripojenie: jednotlivé vyhotovenie je k dispozícii so závitom 11/2" a 2" a s prírubou DN 32 a DN 40, PN 6/PN 10/PN 16.
• Zdvojené vyhotovenie je k dispozícii prírubové s pripojením čerpadla DN 32 a DN 40, PN 6/PN 10PN 16.
• Inštalácia: s horizontálnou polohou hriadeľa motora

Rada obehových elektronicky riadených čerpadiel EVOPLUS SMALL. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom.Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa tiež index energetickej účinnosti (EEI ≤0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

• Stupeň krytia: IP44
• Trieda izolácie: F
• Napätie: 1x230V/50/60 Hz
• V súlade s Európskymi normami: EN 61800-3-EN60335-1-EN60335-2-51.
• Prevádzkový rozsah 2 až 12 m³/h, s výtlakom až do 11 m
• Rozsah teploty kvapaliny: od -10 °C do 110 °C
• Čerpaná kvapalina: čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlasťami blízka vode (max. obsah glykolu 30%)
• Maximálny pracovní tlak: 16 bar (1600kPa).
• Pripojenie: jednotlivé vyhotovenie je k dispozícii so závitom 11/2" a 2" a s prírubou DN 32 a DN 40, PN 6/PN 10/PN 16.
• Zdvojené vyhotovenie je k dispozícii prírubové s pripojením čerpadla DN 32 a DN 40, PN 6/PN 10PN 16.
• Inštalácia: s horizontálnou polohou hriadeľa motora

Rada obehových elektronicky riadených čerpadiel EVOPLUS SMALL. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom.Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa tiež index energetickej účinnosti (EEI ≤0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

• Stupeň krytia: IP44
• Trieda izolácie: F
• Napätie: 1x230V/50/60 Hz
• V súlade s Európskymi normami: EN 61800-3-EN60335-1-EN60335-2-51.
• Prevádzkový rozsah 2 až 12 m³/h, s výtlakom až do 11 m
• Rozsah teploty kvapaliny: od -10 °C do 110 °C
• Čerpaná kvapalina: čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlasťami blízka vode (max. obsah glykolu 30%)
• Maximálny pracovní tlak: 16 bar (1600kPa).
• Pripojenie: jednotlivé vyhotovenie je k dispozícii so závitom 11/2" a 2" a s prírubou DN 32 a DN 40, PN 6/PN 10/PN 16.
• Zdvojené vyhotovenie je k dispozícii prírubové s pripojením čerpadla DN 32 a DN 40, PN 6/PN 10PN 16.
• Inštalácia: s horizontálnou polohou hriadeľa motora

Rada obehových elektronicky riadených čerpadiel EVOPLUS SMALL. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom.Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa tiež index energetickej účinnosti (EEI ≤0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

• Stupeň krytia: IP44
• Trieda izolácie: F
• Napätie: 1x230V/50/60 Hz
• V súlade s Európskymi normami: EN 61800-3-EN60335-1-EN60335-2-51.
• Prevádzkový rozsah 2 až 12 m³/h, s výtlakom až do 11 m
• Rozsah teploty kvapaliny: od -10 °C do 110 °C
• Čerpaná kvapalina: čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlasťami blízka vode (max. obsah glykolu 30%)
• Maximálny pracovní tlak: 16 bar (1600kPa).
• Pripojenie: jednotlivé vyhotovenie je k dispozícii so závitom 11/2" a 2" a s prírubou DN 32 a DN 40, PN 6/PN 10/PN 16.
• Zdvojené vyhotovenie je k dispozícii prírubové s pripojením čerpadla DN 32 a DN 40, PN 6/PN 10PN 16.
• Inštalácia: s horizontálnou polohou hriadeľa motora

EVOPLUS elektronické obehové čerpadlá pre obytné a komerčné budovy. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom. Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (a spĺňa taktiež index energetickej účinnosti (EEI ≤ 0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

EVOPLUS elektronické obehové čerpadlá pre obytné a komerčné budovy. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom. Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (a spĺňa taktiež index energetickej účinnosti (EEI ≤ 0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

Rada obehových elektronicky riadených čerpadiel EVOPLUS SMALL. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom.Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa tiež index energetickej účinnosti (EEI ≤0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

• Stupeň krytia: IP44
• Trieda izolácie: F
• Napätie: 1x230V/50/60 Hz
• V súlade s Európskymi normami: EN 61800-3-EN60335-1-EN60335-2-51.
• Prevádzkový rozsah 2 až 12 m³/h, s výtlakom až do 11 m
• Rozsah teploty kvapaliny: od -10 °C do 110 °C
• Čerpaná kvapalina: čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlasťami blízka vode (max. obsah glykolu 30%)
• Maximálny pracovní tlak: 16 bar (1600kPa).
• Pripojenie: jednotlivé vyhotovenie je k dispozícii so závitom 11/2" a 2" a s prírubou DN 32 a DN 40, PN 6/PN 10/PN 16.
• Zdvojené vyhotovenie je k dispozícii prírubové s pripojením čerpadla DN 32 a DN 40, PN 6/PN 10PN 16.
• Inštalácia: s horizontálnou polohou hriadeľa motora

Rada obehových elektronicky riadených čerpadiel EVOPLUS SMALL. Čerpadlo má synchrónny motor s permanentnými magnetmi riadený kmitočtovým meničom.Vďaka týmto vlastnostiam je rada elektronických čerpadiel EVOPLUS v súlade s Európskou smernicou 2009/125/ES Erp (predtým EuP) a spĺňa tiež index energetickej účinnosti (EEI ≤0,23). Elektronický systém obehového čerpadla monitoruje všetky zmeny hydraulických parametrov vykurovacieho systému a automaticky týmto zmenám prispôsobuje výkon čerpadla tak, aby bola zachovaná plná funkčnosť vykurovacieho systému pri minimálnych energetických nárokoch na dopravu vykurovacieho média.

• Stupeň krytia: IP44
• Trieda izolácie: F
• Napätie: 1x230V/50/60 Hz
• V súlade s Európskymi normami: EN 61800-3-EN60335-1-EN60335-2-51.
• Prevádzkový rozsah 2 až 12 m³/h, s výtlakom až do 11 m
• Rozsah teploty kvapaliny: od -10 °C do 110 °C
• Čerpaná kvapalina: čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlasťami blízka vode (max. obsah glykolu 30%)
• Maximálny pracovní tlak: 16 bar (1600kPa).
• Pripojenie: jednotlivé vyhotovenie je k dispozícii so závitom 11/2" a 2" a s prírubou DN 32 a DN 40, PN 6/PN 10/PN 16.
• Zdvojené vyhotovenie je k dispozícii prírubové s pripojením čerpadla DN 32 a DN 40, PN 6/PN 10PN 16.
• Inštalácia: s horizontálnou polohou hriadeľa motora
