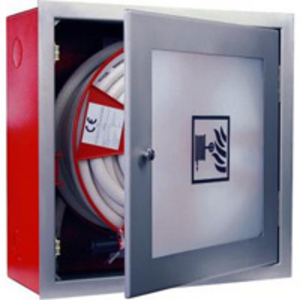

Podľa ČSN 73 0873 a ČSN EN 671-1, prevedenie na múr. Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili okamžité ovládanie jednou osobou.

Základné rozmery:

Šírka	Výška	Hĺbka
650	650	285

Kontrolu hydrantových systémov vykonáva vyškolený revízny technik v súlade s príslušnými normami a predpismi.

Hydrantový systém pozostáva z:

1. Skriňa hydrantu - vyrobená z oceľového nerezového plechu. Prevedenie celoplechové s plnými dvierkami. Zatváranie s možnosťou plomby.
2. Tvarovo stála hadica PH - stabilD25 dĺžky 20m s svietivosťou 25mm.
3. Guľový ventil D25-1‘ z poniklovanej mosadze.
4. Požiarna prúdnica kombinovaná D25 ekv. pr.10 mm - prôtok Q > 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu.
5. Otočná hlava umožňuje nastavenie plného alebo sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110° a uzavretie prúdnice.
6. Prepojovacie hadice slúžiace na pripojenie systému na vodovodný poriadok.

Vzhľadom na povrchovú úpravu, tzv. balotinovanie, nie je vhodné umiestnenie hydr. systému do agresívnych prostredí, chemických prevádzok, bazénov a pod.2000 .

Podľa ČSN 78 0873 a ČSN EN 671-1

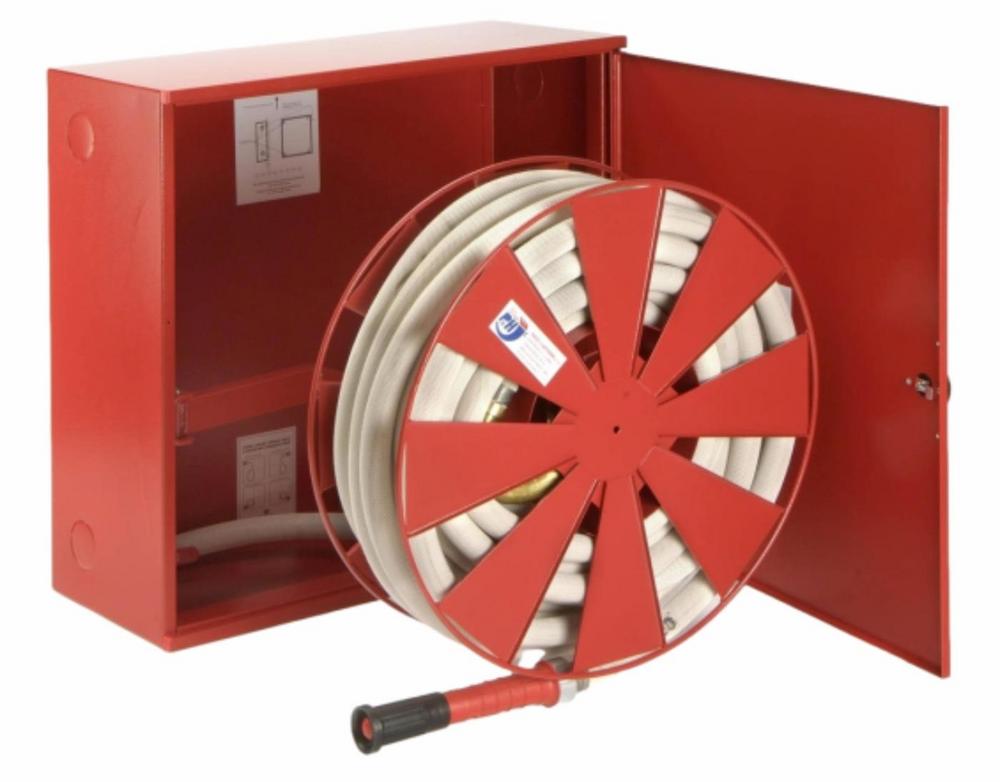

Požiarny hydrantový systém s tvarovo stálou hadicou D33 predstavuje veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Najmä v miestach, kde treba dodávať veľké množstvo vody, až 200l/min.

Farba červená RAL 3000.

Rozmery:

Šírka	Výška	Hĺbka
800	800	340

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

Hydrantový systém sa skladá:

1. Plechová skriňa upravená na montáž na stenu alebo v stene. Na prívod vody do systému má skriňa predlisované vstupy v hornej a dolnej časti na oboch bokoch skrine. Rozmery skrine s plnými dvierkami - 800x800x340mm. Povrchová úprava je práškovou farbou RAL 3000 (červená) štrukturálna pre vnútorné prostredie. (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie).
2. Hadicový navijak, ktorý je namontovaný na výkyvnom ramene. Skladá sa z dvoch bočných kotúčov s výstuhou z drôtu s priemerom 8mm. Štandardné rozmery navijaka - priemer 658mm, šírka 216mm.
3. Požiarne tvarovo stále hadice D33 od spoločnosti Pavliš a Hartmann. Hadica je vedená pod obchodným názvom PH - stabil - D33. Dĺžka hadice je 20m.
4. Požiarna prúdnica Tajfún Turbo (ekvivalent 13mm) s otočnou hlavou.
5. Prepojovacia hadica D33 dĺžky 1,5m s guľovým ventilom 5/4'' PN30 DN32. Hadicové systémy osadzovať vo výške 1,1 - 1,3m nad podlahou (merané k stredu zariadenia).

Toto zařízení je určeno do vnitřních prostor chráněných před mrazem.

INSTALACIE SYSTÉMU

Pri voľbe konkrétneho typu zariadenia sa hadicové systémy s hadicou o menovitej svetlosti aspoň 25 mm osadzujú najmä:

a) v požiarnych úsekoch výrobných objektov (podľa ČSN 73 0804) a skladov (podľa ČSN 73 0845)

b) v požiarnych úsekoch (objektoch) s lineárnou rýchlosťou šírenia požiaru v1 > 1,2 m/min bez ďalších preukazov môže byť pre vybrané prevádzky použité hodnoty v1 podľa tabuľky B.1 v prílohe B

c) v objektoch alebo ich častiach navrhnutých ako:

• vnútorné zhromažďovacie priestory (podľa ČSN 73 0831)
• budovy pre ubytovanie skupiny OB 4 (podľa ČSN 73 0833)
• maloobchodné predajne a predajné sklady
• hromadné garáže
• výstavisko
• filmové, televízne a rozhlasové štúdiá
• javisko a zákulisia, sklady rekvizít a dekorácií
• požiarne úseky v podzemných podlažiach, v ktorých je počet osôb podľa STN 73 0818 vyšší ako 10
• požiarne úseky s vysokým požiarnym zaťažením (p > 120 kg/m2 ) V ostatných požadovaných prípadoch stačí inštalovať hadicové systémy s menovitou svetlosťou hadice aspoň 19 mm.

Hadicové systémy sa majú osadzovať vo výške 1,1 metra až 1,3 metra nad podlahou (merané k stredu zariadenia). Dispozične musia byť umiestnené tak, aby k nim osoby mali ľahký prístup a dvierka sa mohli otvoriť o 180°. Pre inštaláciu je potrebné zaistiť prívod vody, aby v najmenej priaznivom mieste umožnilo pretlak minimálne 0,2 MPa.

POUŽITIE

Po otvorení skrine si overíme, či je prúdnica uzavretá, otvoríme guľový ventil na prívode (systém so zavodnou). Z navijaka odvinieme potrebné množstvo hadice k miestu požiaru a otočením hlavy prúdnice nastavíme požadovaný tvar prúdu vody.

Podľa ČSN 78 0873 a ČSN EN 671-1

Požiarny hydrantový systém s tvarovo stálou hadicou D33 predstavuje veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Najmä v miestach, kde treba dodávať veľké množstvo vody, až 200l/min.

Farba červená RAL 3000.

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

Hydrantový systém sa skladá:

1. Hadicový navijak, ktorý je namontovaný na výkyvnom ramene. Skladá sa z dvoch bočných kotúčov s výstuhou z drôtu s priemerom 8mm. Štandardné rozmery navijaka - priemer 658mm, šírka 216mm.
2. Požiarne tvarovo stále hadice D33 od spoločnosti Pavliš a Hartmann. Hadica je vedená pod obchodným názvom PH - stabil - D33. Dĺžka hadice 30m.
3. Požiarna prúdnica Tajfún Turbo (ekvivalent 13mm) s otočnou hlavou.
4. Prepojovacia hadica D33 dĺžky 1,5m s guľovým ventilom 5/4'' PN30 DN32.

Hydrantový navijak upevniť na stenu a to na oceľovú konzolu (viď. obr.) alebo privariť držiak ramena k oceľovej konštrukcii. Odporúčame oceľovú konzolu upevniť na stenu pomocou 4ks oceľových skrutiek minimálneho priemeru 8mm.

Hadicové systémy osadzovať vo výške 1,1 - 1,3m nad podlahou (merané k stredu zariadenia).

Toto zariadenie je určené do vnútorných priestorov chránených pred mrazom.

Hydrantový systém sa skladá: 1, Ocelovej skrinky s ramenom a navijakom. 2, Tvarovo stálej hadice D25 dĺžky 30m. 3, Požiarnej prúdnice D25 ekvivalentu 10 ekv. 10mm - prietok Q > 1,1 l/s 4, Pripojovacia hadica D25 dĺžky 1,4m s guľovým uzáverom 1´´

Hydrantový systém sa skládá: - Plechová skriňa upravená pre montáž na stenu alebo do steny. Pre prívod vody do systému má skriňa predlisované vstupy v hornej a dolnej časti na obou bokoch skrine. Rozmery skrine z plechu hr. 1mm s plnými dvierkami - 800x800x340 mm. Povrchová úprava je práškovou farbou RAL 3000 (červená) alebo RAL 9003 (biela) štrukturálna pre vnútorné prostredie. - Hadicový navijak, ktorý je namontovaný na výkyvnom ramene. Skladá sa z dvoch bočných kotúčov s výstuhou z drôtov o priemere 8mm. Štandardné rozmery navijaku - priemer 658mm, šírka 216 mm. - Požiarna tvarovo stála hadica D33 od spoločnosti Pavliš a Hartmann. Hadica je vedená pod obchodným názvom PH - stabil - D33. Dĺžka hadice v systéme je 20 alebo 30 m. - Požiarna prúdnica Tajfun Turbo (ekvivalent 13mm) s otočnou hlavou. - Prepojovacia hadica D33 dĺžky 1,5m s guľovým ventilom 5/4´´ PN30 DN32.

Hydrantový systém sa skládá: - Plechová skriňa upravená pre montáž na stenu alebo do steny. Pre prívod vody do systému má skriňa predlisované vstupy v hornej a dolnej časti na obou bokoch skrine. Rozmery skrine z plechu hr. 1mm s plnými dvierkami - 800x800x340 mm. Povrchová úprava je práškovou farbou RAL 3000 (červená) alebo RAL 9003 (biela) štrukturálna pre vnútorné prostredie. - Hadicový navijak, ktorý je namontovaný na výkyvnom ramene. Skladá sa z dvoch bočných kotúčov s výstuhou z drôtov o priemere 8mm. Štandardné rozmery navijaku - priemer 658mm, šírka 216 mm. - Požiarna tvarovo stála hadica D33 od spoločnosti Pavliš a Hartmann. Hadica je vedená pod obchodným názvom PH - stabil - D33. Dĺžka hadice v systéme je 20 alebo 30 m. - Požiarna prúdnica Tajfun Turbo (ekvivalent 13mm) s otočnou hlavou. - Prepojovacia hadica D33 dĺžky 1,5m s guľovým ventilom 5/4´´ PN30 DN32.

Podľa ČSN 78 0873 a ČSN EN 671-1

Požiarny hydrantový systém s tvarovo stálou hadicou D33 predstavuje veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Najmä v miestach, kde treba dodávať veľké množstvo vody, až 200l/min.

Farba červená RAL 3000.

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

HYDRANTOVÝ SYSTÉM SA SKLADÁ:

1. Hadicový navijak, ktorý je namontovaný na výkyvnom ramene. Skladá sa z dvoch bočných kotúčov s výstuhou z drôtu s priemerom 8mm. Štandardné rozmery navijaka - priemer 658mm, šírka 216mm.
2. Požiarne tvarovo stále hadice D33 od spoločnosti Pavliš a Hartmann.
3. Hadica je vedená pod obchodným názvom PH - stabil - D33. Dĺžka hadice 20m.
4. Požiarna prúdnica Tajfún Turbo (ekvivalent 13mm) s otočnou hlavou.
5. Prepojovacia hadica D33 dĺžky 1,5m s guľovým ventilom 5/4'' PN30 DN32.

Hydrantový navijak upevniť na stenu a to na oceľovú konzolu (viď. obr.) alebo privariť držiak ramena k oceľovej konštrukcii. Odporúčame oceľovú konzolu upevniť na stenu pomocou 4ks oceľových skrutiek minimálneho priemeru 8mm.

Hadicové systémy osadzovať vo výške 1,1 - 1,3m nad podlahou (merané k stredu zariadenia).

Toto zariadenie je určené do vnútorných priestorov chránených pred mrazom.

Hydrantový systém zodpovedá norme STN EN 671-1.

Farba skrine biela RAL 9003 štrukturálna.

Skrine vynikajú pevnosťou, stabilitou a novým vzhľadom.

Rozmery:

Šírka	Výka	Hĺbka
710	710	245

Ponúkame Vám aj iné farebné prevedenia - podľa Vašej požiadavky. Povrchová úprava je prevedená práškovou štrukturálnou farbou, určenou pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie).

Hydrantový systém sa skladá:

1. Oceľové skrinky s ramenom a navijakom.
2. Tvarovo stále hadice D25 dĺžky 30m.
3. Požiarna prúdnica D25 ekvivalentu 10 ekv. 10mm - prietok Q > 1,1 l/s
4. Pripojovacia hadica D25 dĺžky 1,4m s guľovým uzáverom alebo 1''.

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

Instalacie systému:

Pri voľbe konkrétneho typu zariadenia sa hadicové systémy s hadicou o menovitej svetlosti aspoň 25 mm osadzujú najmä:

• v požiarnych úsekoch výrobných objektov (podľa ČSN 73 0804) a skladov (podľa ČSN 73 0845)
• v požiarnych úsekoch (objektoch) s lineárnou rýchlosťou šírenia požiaru v1 > 1,2 m/min bez ďalších preukazov môže byť pre vybrané prevádzky použité hodnoty v1 podľa tabuľky B.1 v prílohe B
• v objektoch alebo ich častiach navrhnutých ako:

1. vnútorné zhromažďovacie priestory (podľa ČSN 73 0831)
2. budovy pre ubytovanie skupiny OB 4 (podľa ČSN 73 0833)
3. maloobchodné predajne a predajné sklady
4. hromadné garáže
5. výstavisko
6. filmové, televízne a rozhlasové štúdiá
7. javisko a zákulisia, sklady rekvizít a dekorácií požiarne úseky v
8. podzemných podlažiach, v ktorých je počet osôb podľa STN 73 0818 vyšší ako 10
9. požiarne úseky s vysokým požiarnym zaťažením (p > 120 kg/m2 )

V ostatných požadovaných prípadoch stačí inštalovať hadicové systémy s menovitou svietivosťou hadice aspoň 19 mm.

Hadicové systémy sa majú osadzovať vo výške 1,1 metra až 1,3 metra nad podlahou (merané k stredu zariadenia). Dispozične musia byť umiestnené tak, aby k nim osoby mali ľahký prístup a dvierka sa mohli otvoriť o 180°. Na inštaláciu je potrebné zabezpečiť prívod vody, aby v najmenej priaznivom mieste umožnilo pretlak minimálne 0,2 MPa.

Použitie:

Po otvorení skrine si overíme, či je prúdnica uzavretá, otvoríme guľový ventil na prívodu (systém sa zavodí). Z navijaka odvinieme potrebné množstvo hadice k miestu požiaru a otočením hlavy prúdnice nastavíme požadovaný tvar prúdu vody.

Hydrantový systém sa skladá: 1, Ocelovej skrinky s ramenom a navijakom. 2, Tvarovo stálej hadice D25 dĺžky 30m. 3, Požiarnej prúdnice D25 ekvivalentu 10 ekv. 10mm - prietok Q > 1,1 l/s 4, Pripojovacia hadica D25 dĺžky 1,4m s guľovým uzáverom 1´´

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou. Farba červená RAL 3000. Rozmery: Šírka Výška Hĺbka 710 710 245 Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov. Hydrantový systém sa skladá: Skriňa hydrantu - vyrobená z oceľového plechu. Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému. Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s plnými dvierkami. Tvarovo stála hadica PH - stabil D o svetlosti 25mm - dĺžky 30bm. Guľový ventil (systémy D25-1'') z poniklovanej mosadze. Požiarna prúdnica kombinovaná D 25 ekv.10 - prietok Q 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice. Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

Hydrantový systém sa skládá: Skriňa hydrantu - vyrobená z oceľového plechu hrubého 1 mm cez stred bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému povrchová úprava prášková štrukturálna farba určená pre vnútorné prostredie. Prevedenie s plnými dvierky. Tvarovo stála hadica PH - stabil D so svetlosťou 25mm - dĺžka 30bm. Guľový ventil (systémy D25-1´´) z poniklovanej mosadze. Požiarna sprchová prúdnica kombinovaná D25 ekv.10 - prietok Q > 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu, otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110° a uzavretia prúdnice. Prepojovacia hadica, ktorá slúži na pripojenie systému na vodovodný rad.

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou. Farba biela RAL 9003. Rozmery: Šírka Výška Hĺbka 710 710 245 Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov. Hydrantový systém sa skladá: Skriňa hydrantu - vyrobená z oceľového plechu. Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému. Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s plnými dvierkami. Tvarovo stála hadica PH - stabil D o svetlosti 25mm - dĺžky 30bm. Guľový ventil (systémy D25-1'') z poniklovanej mosadze. Požiarna prúdnica kombinovaná D 25 ekv.10 - prietok Q 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice. Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

Podľa ČSN 73 0873 a ČSN EN 671-1

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou.

Farba červená RAL 3000.

Rozmery:

Šírka	Výška	Hĺbka
650	650	285

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

Hydrantový systém sa skladá:

1. Skriňa hydrantu - vyrobená z oceľového plechu. Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému. Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s presklenými dvierkami.
2. Tvarovo stála hadica PH - stabil D o svetlosti 25mm - dĺžky 30bm.
3. Guľový ventil (systémy D25-1'') z poniklovanej mosadze.
4. Požiarna prúdnica kombinovaná D 25 ekv.10 - prietok Q 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice.
5. Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

Instalacie systému

Pri voľbe konkrétneho typu zariadenia sa hadicové systémy s hadicou o menovitej svetlosti aspoň 25 mm osadzujú najmä:

a) v požiarnych úsekoch výrobných objektov (podľa ČSN 73 0804) a skladov (podľa ČSN 73 0845)

b) v požiarnych úsekoch (objektoch) s lineárnou rýchlosťou šírenia požiaru v1 > 1,2 m/min bez ďalších preukazov môže byť pre vybrané prevádzky použité hodnoty v1 podľa tabuľky B.1 v prílohe B

c) v objektoch alebo ich častiach navrhnutých ako:

• vnútorné zhromažďovacie priestory (podľa ČSN 73 0831)
• budovy pre ubytovanie skupiny OB 4 (podľa ČSN 73 0833)
• maloobchodné predajne a predajné sklady
• hromadné garáže
• výstavisko
• filmové, televízne a rozhlasové štúdiá
• javisko a zákulisia, sklady rekvizít a dekorácií
• požiarne úseky v podzemných podlažiach, v ktorých je počet osôb podľa STN 73 0818 vyšší ako 10
• požiarne úseky s vysokým požiarnym zaťažením (p > 120 kg/m2 )

V ostatných požadovaných prípadoch stačí inštalovať hadicové systémy s menovitou svetlosťou hadice aspoň 19 mm.

Hadicové systémy sa majú osadzovať vo výške 1,1 metra až 1,3 metra nad podlahou (merané k stredu zariadenia). Dispozične musia byť umiestnené tak, aby k nim osoby mali ľahký prístup a dvierka sa mohli otvoriť o 180°. Pre inštaláciu je potrebné zaistiť prívod vody, aby v najmenej priaznivom mieste umožnilo pretlak minimálne 0,2 MPa.

Použitie:

Po otvorení skrine si overíme, či je prúdnica uzavretá, otvoríme guľový ventil na prívode (systém so zavodnou). Z navijaka odvinieme potrebné množstvo hadice k miestu požiaru a otočením hlavy prúdnice nastavíme požadovaný tvar prúdu vody.

Podľa ČSN 73 0873 a ČSN EN 671-1

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou.

Farba červená RAL 3000.

Rozmery:

Šírka	Výška	Hĺbka
650	650	285

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

Hydrantový systém sa skladá:

1. Skriňa hydrantu - vyrobená z oceľového plechu. Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému. Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s presklenými dvierkami a rámčekom - vyrobené z oceľového plechu
2. Tvarovo stála hadica PH - Stabil D o svetlosti 25mm - dĺžky 30bm.
3. Guľový ventil (systémy D25-1'') z poniklovanej mosadze.
4. Požiarne prúdnice kombinované D 25 ekv.10 - prietok Q 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice.
5. Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

Instalacie systému

Pri voľbe konkrétneho typu zariadenia sa hadicové systémy s hadicou o menovitej svetlosti aspoň 25 mm osadzujú najmä:

a) v požiarnych úsekoch výrobných objektov (podľa ČSN 73 0804) a skladov (podľa ČSN 73 0845)

b) v požiarnych úsekoch (objektoch) s lineárnou rýchlosťou šírenia požiaru v1 > 1,2 m/min bez ďalších preukazov môže byť pre vybrané prevádzky použité hodnoty v1 podľa tabuľky B.1 v prílohe B

c) v objektoch alebo ich častiach navrhnutých ako:

• vnútorné zhromažďovacie priestory (podľa ČSN 73 0831)
• budovy pre ubytovanie skupiny OB 4 (podľa ČSN 73 0833)
• maloobchodné predajne a predajné sklady hromadné
• garáže výstavisko
• filmové, televízne a rozhlasové štúdiá
• javisko a zákulisia, sklady rekvizít a dekorácií
• požiarne úseky v podzemných podlažiach, v ktorých je počet osôb podľa STN 73 0818 vyšší ako 10
• požiarne úseky s vysokým požiarnym zaťažením (p > 120 kg/m2 )

V ostatných požadovaných prípadoch stačí inštalovať hadicové systémy s menovitou svetlosťou hadice aspoň 19 mm.

Hadicové systémy sa majú osadzovať vo výške 1,1 metra až 1,3 metra nad podlahou (merané k stredu zariadenia). Dispozične musia byť umiestnené tak, aby k nim osoby mali ľahký prístup a dvierka sa mohli otvoriť o 180°. Pre inštaláciu je potrebné zaistiť prívod vody, aby v najmenej priaznivom mieste umožnilo pretlak minimálne 0,2 MPa.

Použitie:

Po otvorení skrine si overíme, či je prúdnica uzavretá, otvoríme guľový ventil na prívode (systém so zavodnou). Z navijaka odvinieme potrebné množstvo hadice k miestu požiaru a otočením hlavy prúdnice nastavíme požadovaný tvar prúdu vody.

Hydrantový systém sa skládá: Skriňa hydrantu - vyrobená z oceľového plechu hrubého 1 mm cez stred bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému povrchová úprava prášková štrukturálna farba určená pre vnútorné prostredie. Prevedenie s plnými dvierky. Tvarovo stála hadica PH - stabil D so svetlosťou 25mm - dĺžka 30bm. Guľový ventil (systémy D25-1´´) z poniklovanej mosadze. Požiarna sprchová prúdnica kombinovaná D25 ekv.10 - prietok Q > 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu, otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110° a uzavretia prúdnice. Prepojovacia hadica, ktorá slúži na pripojenie systému na vodovodný rad.

Podľa ČSN 73 0873 a ČSN EN 671-1

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou.

Farba biela RAL 9003.

Rozmery:

Šírka	Výška	Hĺbka
650	650	175

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

Hydrantový systém sa skladá:

• Skriňa hydrantu - vyrobená z oceľového plechu.
• Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému.
• Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s presklenými dvierkami.
• Tvarovo stála hadica PH - stabil D o svetlosti 19mm - dĺžky 30bm.
• Guľový ventil (systémy D19-3/4'') z poniklovanej mosadze.
• Požiarna prúdnica kombinovaná D 25 ekv.6-prietok Q < 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice.>
• Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

INSTALACIE SYSTÉMU

Pri voľbe konkrétneho typu zariadenia sa hadicové systémy s hadicou o menovitej svetlosti aspoň 25 mm osadzujú najmä:

a) v požiarnych úsekoch výrobných objektov (podľa ČSN 73 0804) a skladov (podľa ČSN 73 0845)

b) v požiarnych úsekoch (objektoch) s lineárnou rýchlosťou šírenia požiaru v1 > 1,2 m/min bez ďalších preukazov môže byť pre vybrané prevádzky použité hodnoty v1 podľa tabuľky B.1 v prílohe B

c) v objektoch alebo ich častiach navrhnutých ako:

• vnútorné zhromažďovacie priestory (podľa ČSN 73 0831)
• budovy pre ubytovanie skupiny OB 4 (podľa ČSN 73 0833)
• maloobchodné predajne a predajné sklady
• hromadné garáže
• výstavisko
• filmové, televízne a rozhlasové štúdiá
• javisko a zákulisia, sklady rekvizít a dekorácií
• požiarne úseky v podzemných podlažiach, v ktorých je počet osôb podľa STN 73 0818 vyšší ako 10
• požiarne úseky s vysokým požiarnym zaťažením (p > 120 kg/m2 )

V ostatných požadovaných prípadoch stačí inštalovať hadicové systémy s menovitou svetlosťou hadice aspoň 19 mm.

Hadicové systémy sa majú osadzovať vo výške 1,1 metra až 1,3 metra nad podlahou (merané k stredu zariadenia). Dispozične musia byť umiestnené tak, aby k nim osoby mali ľahký prístup a dvierka sa mohli otvoriť o 180°. Pre inštaláciu je potrebné zaistiť prívod vody, aby v najmenej priaznivom mieste umožnilo pretlak minimálne 0,2 MPa.

POUŽITIE:

Po otvorení skrine si overíme, či je prúdnica uzavretá, otvoríme guľový ventil na prívode (systém so zavodnou). Z navijaka odvinieme potrebné množstvo hadice k miestu požiaru a otočením hlavy prúdnice nastavíme požadovaný tvar prúdu vody.

Hydrantový vretenový nadstavec DN100 je zariadenie slúžiace na odber vody z vodovodných poriadkov a používa sa na prepojenie požiarnych hadíc s podzemným vodovodom.

Hydrant je ovládaný otáčaním vretenových uzáverov.

Telo vretenového nástavca je vyrobené zo zliatiny hliníka a natreté epoxidovým náterom.

Hydrantový nástavec DN100 zodpovedá norme DIN 14375 na podzemné hydranty DIN 3221.

Výkres šróbenia viď. produktový manuál.

Technická data

Hmotnosť	9,4 kg
Max. pracovní tlak	1,6 MPa
Výška	1025 / 1075 mm
Šířka	330 mm
Výstup	2x B75
Spojky B 75	slitina Al

Hydrantový systém sa skládá: Skriňa hydrantu - vyrobená z oceľového plechu hrubého 1 mm cez stred bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému povrchová úprava prášková štrukturálna farba určená pre vnútorné prostredie. Tvarovo stála hadica PH - stabil D so svetlosťou 25mm - dĺžka 30bm. Guľový ventil (systémy D25-1´´) z poniklovanej mosadze. Požiarna sprchová prúdnica kombinovaná D25 ekv.10 - prietok Q > 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu, otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110° a uzavretia prúdnice. Prepojovacia hadica, ktorá slúži na pripojenie systému na vodovodný rad.

Hydrantový systém sa skládá: Skriňa hydrantu - vyrobená z oceľového plechu hrubého 1 mm cez stred bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému povrchová úprava prášková štrukturálna farba určená pre vnútorné prostredie. Prevedenie s plnými dvierky. Tvarovo stála hadica PH - stabil D so svetlosťou 25mm - dĺžka 30bm. Guľový ventil (systémy D25-1´´) z poniklovanej mosadze. Požiarna sprchová prúdnica kombinovaná D25 ekv.10 - prietok Q > 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu, otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110° a uzavretia prúdnice. Prepojovacia hadica, ktorá slúži na pripojenie systému na vodovodný rad.

Hydrantový systém sa skládá: Skriňa hydrantu - vyrobená z oceľového plechu hrubého 1 mm cez stred bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému povrchová úprava prášková štrukturálna farba určená pre vnútorné prostredie. Prevedenie s plnými dvierky. Tvarovo stála hadica PH - stabil D so svetlosťou 25mm - dĺžka 30bm. Guľový ventil (systémy D25-1´´) z poniklovanej mosadze. Požiarna sprchová prúdnica kombinovaná D25 ekv.10 - prietok Q > 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu, otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110° a uzavretia prúdnice. Prepojovacia hadica, ktorá slúži na pripojenie systému na vodovodný rad.

Nástenný hydrantový systém so sploštiteľnou hadicou dĺžky 20 m.

Podľa ČSN 730873 novelizované jún 2003 a ČSN EN 671-2

Hydrantový systém v prevedení s navijakom. Slúži na pripojenie na prívodné potrubie DN 2'' a viac.

Základní rozmery:

Šírka	Výška	Hĺbka
500	570	210

Skladá sa z:

• Požiarne prúdnice TAJFUN - TURBO C52
• Hadica C52 dĺžky 20 m
• Nástenného hydrantu Al C52 Oceľové skrinky - ¦farba RAL 3000 štrukturálna (červená)
• Povrchová úprava je prevedená práškovou štrukturálnou farbou, určenou pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie).
• Navijak

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou. Farba červená RAL 3000. Rozmery: Šírka Výška Hĺbka 650 650 285 Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov. Hydrantový systém sa skladá: Skriňa hydrantu - vyrobená z oceľového plechu. Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému. Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s plnými dvierkami a rámčekom - vyrobené z oceľového plechu Tvarovo stála hadica PH - Stabil D o svetlosti 25mm - dĺžky 20bm. Guľový ventil (systémy D25-1'') z poniklovanej mosadze. Požiarne prúdnice kombinované D 25 ekv.10 - prietok Q 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice. Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

Hydrantový systém sa skládá: - Skriňa hydrantu - vyrobená z oceľového plechu hrubého 1 mm cez stred bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému povrchová úprava prášková štrukturálna farba určená pre vnútorné prostredie. - Prevedenie s plnými dvierky. - Tvarovo stála hadica PH - stabil D so svetlosťou 25mm - dĺžka 20bm. - Guľový ventil (systémy D25-1´´) z poniklovanej mosadze. - Požiarna sprchová prúdnica kombinovaná D25 ekv.10 - prietok Q > 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu, otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110° a uzavretia prúdnice. - Prepojovacia hadica, ktorá slúži na pripojenie systému na vodovodný rad.

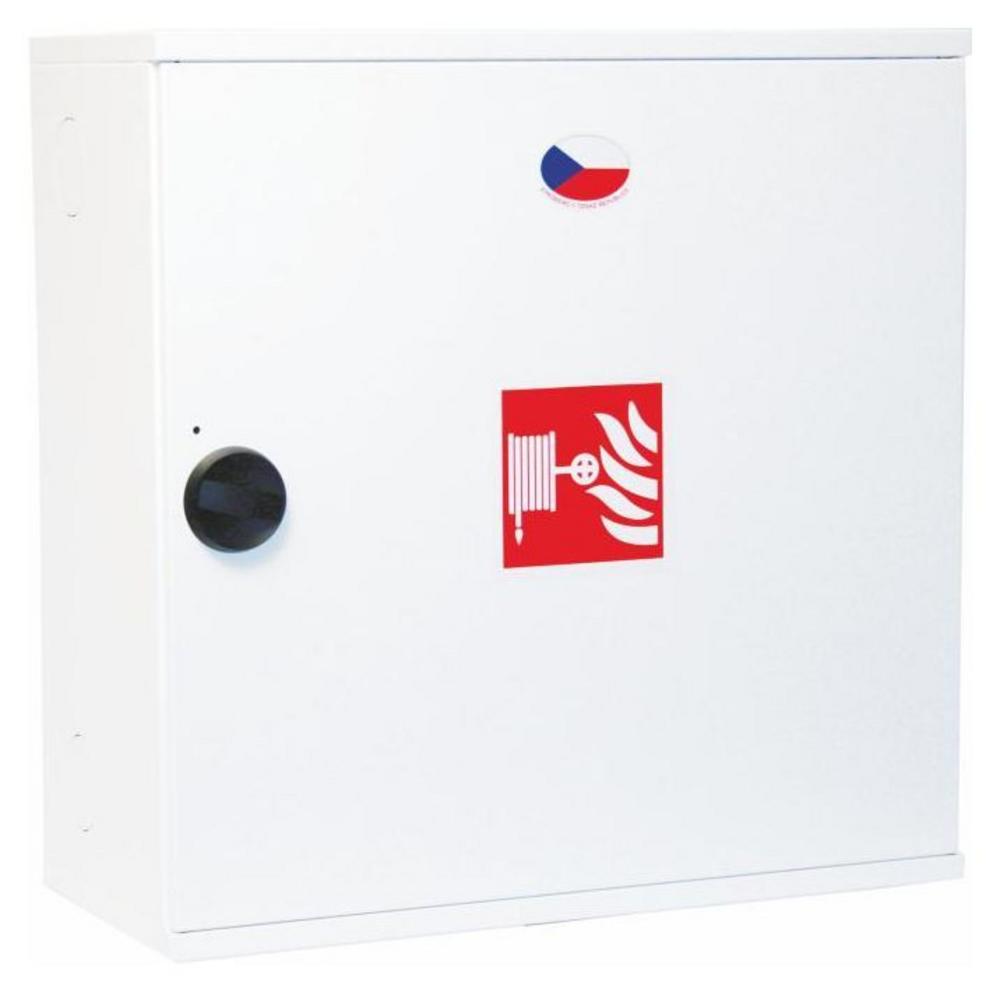

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou. Farba biela RAL 9003. Rozmery: Šírka Výška Hĺbka 650 650 210 Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov. Hydrantový systém sa skladá: Skriňa hydrantu - vyrobená z oceľového plechu. Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému. Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s plnými dvierkami. Tvarovo stála hadica PH - stabil D o svetlosti 25mm - dĺžky 20bm. Guľový ventil (systémy D25-1'') z poniklovanej mosadze. Požiarna prúdnica kombinovaná D 25 ekv.10 - prietok Q 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice. Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou. Farba biela RAL 9003. Rozmery: Šírka Výška Hĺbka 650 650 285 Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov. Hydrantový systém sa skladá: Skriňa hydrantu - vyrobená z oceľového plechu. Stredom bubna je privedená tlaková voda, ktorá umožňuje okamžité použitie systému. Povrchová úprava - prášková štrukturálna farba určená pre vnútorné prostredie (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie). Prevedenie s plnými dvierkami. Tvarovo stála hadica PH - stabil D o svetlosti 25mm - dĺžky 20bm. Guľový ventil (systémy D25-1'') z poniklovanej mosadze. Požiarna prúdnica kombinovaná D 25 ekv.10 - prietok Q 1,1 l/s, ktorú tvorí teleso a otočná hlava z polypropylénu. Otočná hlava umožňuje nastavenie plného prúdu, sprchového prúdu s meniteľným uhlom kužeľa v rozmedzí 0 až 110 ° a uzavretie prúdnice. Prepojovacia hadica slúžiaca na pripojenie systému na vodovodný poriadok.

Hydrantová skrinka je vyrobená z oceľového plechu a opatrená práškovou vypaľovacou farbou RAL 3000 štrukturálnou, určenou pre vnútorné prostredie. Dodáva sa BEZ VYBAVENIA. To sa dá samozrejme priobjednať. Základné rozmery: Šírka Výška Hĺbka 460 460 110

Prúdnica v prevedení B75 je tvorená telesom prúdnice a pevnou spojkou B75. Teleso prúdnice je opatrené plastovým návlekom a hlava prúdnice ochrannou tvarovanou gumovou vrstvou. Otočná hlava umožňuje plynule meniť tvar prúdu od sprchového do plného a uzavretie prúdnice. Na to je potrebný 1/2 otáčky hlavy. Vtokové hrdlo je osadené pevnou tlakovou spojkou B75 podľa ČSN 38 9427. Prúdnica v prevedení B75 nemá oporný oblúk a hrdlová spojka B75 je osadená priamo na teleso prúdnice. Všetky materiály boli vybrané s ohľadom na mimoriadne namáhanie, ktorému môže byť prúdnica pri požiari vystavená.

Táto prúdnica je určená na striekanie vodou plným prúdom, sprchovým prúdom, najmä na hasenie prachových a ľahko rozvíriteľných látok (napr. uhlie, múka a pod.). Zvlášť výhodné použitie prúdnice je na zauhľovacích trasách v energetike, uhoľných kotolniach, silách, stolárňach, poľnohospodárskych objektoch a pri hasení lesných požiarov. Pri hasení bytových požiarov odporúčame použiť rozprášené hmly, čo umožňuje maximálny hasiaci účinok, pri minimálnej spotrebe vody, čím sa minimalizujú následné škody počas zásahu.

Hmotnosť	1,6 kg
Pracovný tlak	1,6 MPa
Dĺžka	219/300 mm (min./max.)
