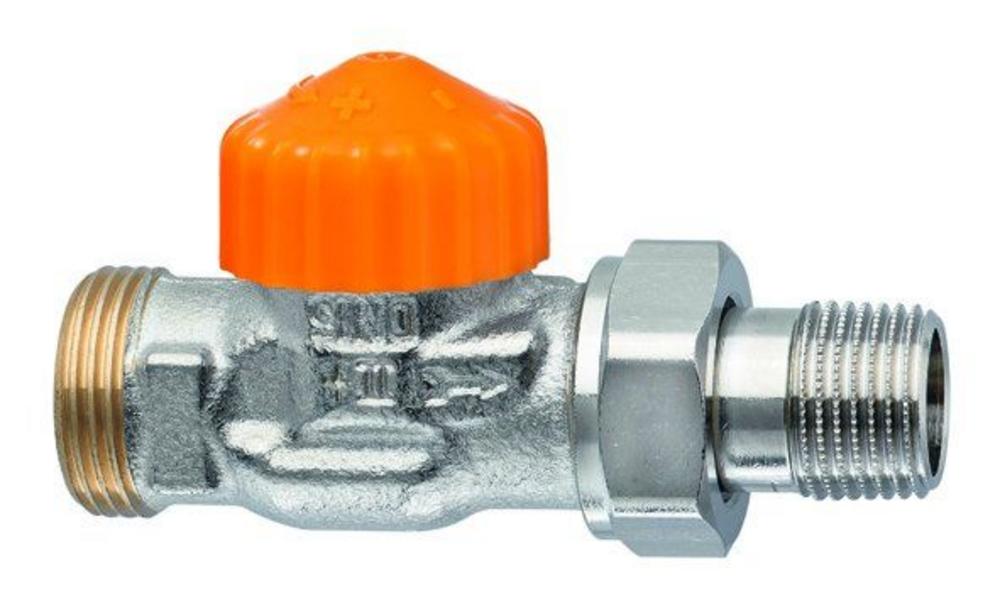

Termostatický radiátorový ventil Eclipse je vybavený unikátnym automatickým obmedzovačom prietoku, ktorý umožňuje jednoduché a rýchle hydronické vyváženie vykurovacieho okruhu. Požadovaný prietok sa nastavuje priamo na tele ventilu podľa stupnice, pričom ventil reguluje prietok nezávisle od diferenčného tlaku. Vďaka tomu nie je potrebný hydraulický výpočet prednastavenia ventilov a nastavený prietok nikdy nebude prekročený.

Ventil Eclipse je vhodný pre malé aj veľké vykurovacie telesá a ideálny pre rekonštrukcie, kde zjednodušuje návrh a výber správneho typu. Všetky telesá ventilov označené II+ (V-exact II, Standard, Multilux, Multilux 4-Set) môžu byť osadené vložkou Eclipse.

Kľúčové vlastnosti

Integrovaný obmedzovač prietoku – automatické hydronické vyváženie systému.

Správny prietok jedným nastavením – nastavená hodnota sa nikdy neprekročí.

Prietokový rozsah: 10–150 l/h

Perfektné pre rekonštrukcie – jednoduchý návrh a výber vhodného typu.

Kompatibilné so všetkými telesami II+ – možnosť osadenia vložky Eclipse.

Oblasť použitia

Vykurovacie sústavy

Chladiace sústavy

Funkcie

Regulácia

Obmedzenie prietoku

Uzatváranie

Technické parametre

Tlaková trieda: PN 10

Maximálna tlaková diferencie ?pV: 60 kPa (<30 dB(A))

Minimálna tlaková diferencie:

10–100 l/h › 10 kPa

100–150 l/h › 15 kPa

Rozsah prietoku: 10–150 l/h

Nastavenie z výroby: pripravené na uvedenie do prevádzky

Max. nominálny prietok (pri 10 kPa, EN 215): 110 l/h

Prevádzková teplota:

Max.: 120 °C (s krytkou alebo pohonom max. 100 °C, s lisovacím pripojením max. 110 °C)

Min.: –10 °C

Pripojenie

Termostatické hlavice a pohony: IMI Heimeier M30×1,5

Pripojenie potrubia:

Externý závit – pre plastové trubky so zverným šróbením

Interný závit – pre závitové trubky alebo so zverným šróbením k medeným, presným oceľovým a viacvrstvovým trubkám (DN 15)

Lisovacie pripojenie Viega (15 mm, SC-Contur) – vhodné pre medené trubky, nerezové trubky Viega Sanpress a oceľové trubky Prestabo

Materiálové prevedenie

Telo ventilu: koróziovzdorný bronz, poniklované

O-krúžky: EPDM guma

Kužeľka: EPDM

Spätná pružina: nerezová oceľ

Ventilová vložka: mosadz, PPS, SPS
Kompletná vložka je vymeniteľná pomocou montážneho prípravku HEIMEIER bez vypustenia sústavy.

Dri´k: nerezová oceľ so dvojitým O-krúžkom
