- šnekový dopravník peliet je určený pre horák na pelety ATMOS - nevyhnutnou súčasťou k horáku, v rôznych dĺžkach - pre horák A25 je určený bezhriadeľový dopravník typ DA 1 500 v dĺžke od 1,5 m do 4 m - z dôvodu bezpečnost - dĺžka dopravníka musí byť vybraná tak, aby hadica medzi horákom a dopravníkom bola napnutá a mala dĺžku minimálne 20 cm, no optimálne 20 až 60 cm - minimálna dĺžka hadice by nemala byť väčšia ako 1 m - priemer šnekového dopravníka ATMOS A25: 75 mm - prevodovka 25 W - pre kotly, u ktorých ja horák zabudovaný v boku kotla DC 18 SP ,DC 25 SP, DC 30 SPX, DC 32 SP

Pre horák ATMOS A 25 sú určené bezhriadeľové dopravníky DA v dĺžkach od 1,5 m do 4 m. Dopravníky sú vybavené motorom s prevodovkou. Ku každému dopravníku je dodávaná podperná noha. Jej dĺžku nastavíme tak, aby bol uhol dopravníka maximálne 45° a hadica bola napnutá. V stiesnených priestoroch odporúčame nohu nahradiť retiazkou (súčasť dodávky dopravníka), na ktorú zavesíme dopravník zo stropu. Dĺžka dopravníka musí byť vybraná tak, aby hadica medzi horákom a dopravníkom bola napnutá a mala minimálne dĺžku 20 cm (optimálne 30 – 60 cm) z dôvodu bezpečnosti. Maximálna dĺžka hadice by nemala byť väčšia ako 1 m. Pozor: Dopravník je dodávaný samostatne, ale je neoddeliteľnou súčasťou systému horáka na pelety A 25.

Šnekový dopravník DA2500 s dĺžkou 2,5 m a priemerom 75 mm (prevodovka 25 W) Tento dopravník je určený pre všetky kotly na pelety ATMOS, kedy je zásobník paliva vo väčšej vzdialenosti od kotla. Dĺžka dopravníka musí byť vybraná tak, aby hadica medzi horákom a dopravníkom bola napnutá a mala minimálne dĺžku 20 cm (optimálne 30 - 60 cm) z dôvodu bezpečnosti. Maximálna dĺžka hadice by nemala byť väčšia ako 1 m. - S nohou dopravníka - ku každému dopravníka je dodávaná podperná noha. Jej dĺžku nastavíme tak, aby bol uhol dopravníka maximálne 45 ° a hadice bola napnutá. - Zavesenie od stropu - v stiesnených priestoroch odporúčame nohu nahradiť retiazkou (súčasťou dodávky dopravníka), na ktorý zavesíme dopravník od stropu. Jej dĺžku nastavíme tak, aby bol uhol dopravníka maximálne 45 ° a hadice bola napnutá.

Atmos Šnekový dopravník DA4000 H0212 je určený pre všetky kotly na pelety ATMOS, keď je zásobník paliva vo väčšej vzdialenosti od kotla. Dopravník má dĺžku 4 m a priemer 75 mm. Dĺžka hadice medzi horákom a dopravníkom musí byť minimálne 20 cm (optimálne 30–60 cm) a maximálne 1 m z dôvodu bezpečnosti. Dopravník je dodávaný s podpornou nohou, ktorú možno nastaviť tak, aby uhol dopravníka bol maximálne 45° a hadica napnutá. V stiesnených priestoroch je možné nohu nahradiť retiazkou na zavesenie dopravníka od stropu, pričom je možné nastaviť optimálny uhol a napnutie hadice.

Dopravník je vybavený motorom s prevodovkou (40 W). Ku každému dopravníku je dodávaná podperná noha. V stiesnených priestoroch odporúčame nohu nahradiť reťiazkou (súčasť dodávky dopravníka), na ktorú sa dopravník zavesí zo stropu. Dĺžka podpernej nohy alebo reťiazky sa nastavuje tak, aby bol uhol dopravníka maximálne 45° a hadica bola napnutá. Dopravník je dodávaný samostatne, ale je neoddeliteľnou súčasťou systému horákov na pelety A 45 a A 85.

ýkon: 4,5 – 24 kW - je určený len pre kvalitné biele pelety z mäkkého dreva bez kôry o priemere 6 - 8 mm, s dĺžkou 10 - 25 mm a výhrevnosti 16 - 19 MJ/kg. Výhodou horáku je automatické zapaľovanie paliva pomocou žhaviacej špirály, ktorá zapáli pelety kedykoľvek je potrebné zakúriť. Horák a kotol tak pracuje na plný výkon s najvyššou účinnosťou 85 až 90% a najlepšou kvalitou spaľovania na rozdiel od mnohých konkurenčných výrobkov, ktoré nemajú zapaľovacie zariadenia a musia vždy udržiavať žeravú vrstvu v spaľovacom priestore. Prevádzka na malý výkon, kedy klesá teplota spalín pod 100 ° C spôsobuje kondenzáciu dechtov a kyselín v spaľovacom priestore a komíne. To spôsobuje nižšiu účinnosť, vyššiu spotrebu paliva, horšiu kvalitu spaľovania, väčšie zanášanie kotla a častejšie čistenie. U ATMOS výrobkov sa vyberanie popola robí každých 7 až 30 dní, podľa kvality paliva a výkonu kotla. Horáky nie sú určené pre tmavé pelety. V prípade, že chcete spaľovať menej kvalitné drevené pelety, vybavte horák pneumatickým čistením. Ideálne riadenie horáka je podľa dvoch čidiel (TV a TS) na vyrovnávacej nádrži. Riadiaca jednotka si stráži rozkúrenie vyrovnávacej nádrže úplne automaticky a zaručuje vždy dostatok energie pre vykurovací systém. Tento spôsob zapojenia vám usporí palivo, elektrickú energiu a zvýši životnosť horáka na pelety. Elektronická riadiaca jednotka horáka tiež ovláda odťahový ventilátor kotla, čerpadlo v kotlovom okruhu a/alebo solárny systém. Elektronická jednotka horáka umožňuje riadiť prevádzku horáka pomocou štyroch čidiel tak, že ak snímač na solárnom paneli zistí, že je výhodné ohrievať vyrovnávaciu nádrž energií zo slnečného kolektora, zaistí reguláciu horáka nabíjanie nádrže energií z peliet len ??do úrovne čidla TK (TS2), ktoré je umiestnené v nádrži medzi snímačom TS a TV. Prevádzka horáka funguje nasledovne. V prípade, že horák dostane pokyn k štartu, alebo ak vznikne potreba kúriť, nasype dopravník pelety do hubice horáka a žhaviacou špirálou si ich sám zapáli. Po dostatočnom rozhorení peliet nabehne horák na nastavený výkon, v ktorom zotrvá do doby kým je systém vykúrený. Potom sa horák vypne a pelety v komôrke horáka dohoria. Celý cyklus sa v prípade ďalšej potreby vždy opakuje. Výkon kotla a ďalšie funkcie horáku sú riadené elektronickou reguláciou horáka, ktorá umožňuje prispôsobiť chod kotla konkrétnym podmienkam celého systému. Horák umožňuje veľké množstvo individuálnych nastavení popísaných v návode na obsluhu. Horák A25 je určený pre kotly typu: D 14 P, D 15 P, D 20 P, D 21 P, D 25 P, AC 25 ST upr, C 18 S upr, C 20 S upr, C 25 ST upr, C 30 S upr, C 32 ST upr, DC 18 S upr, DC 22 S upr, DC 25 S upr, DC 30 SX upr, DC 32 S upr.

Horák ATMOS A25 na pelety (model 2018) je určený pre kvalitné biele pelety z mäkkého dreva bez kôry, priemer 6–8 mm, dĺžka 10–25 mm, výhrevnosť 16–19 MJ/kg. Výkon horáka: 4,5–24 kW, účinnosť 85–90 %. Horák disponuje automatickým zapaľovaním peliet žhaviacou špirálou, čím sa dosahuje vysoká kvalita spaľovania a prevencia kondenzácie dechtov pri nízkych výkonoch. Prevádzka umožňuje vyberanie popola každých 7–30 dní podľa kvality paliva a výkonu kotla. Horák nie je určený pre tmavé pelety, pri menej kvalitných peletách je možné doplniť pneumatické čistenie. Ideálne riadenie horáka zabezpečujú dve čidlá (TV a TS) na vyrovnávacej nádrži pre optimálne rozkúrenie a úsporu paliva. Elektronická riadiaca jednotka ovláda odťahový ventilátor kotla, čerpadlo kotlového okruhu a/alebo solárny systém, umožňuje riadiť prevádzku horáka podľa štyroch čidiel vrátane solárnych. Prevádzka horáka funguje automaticky: po príkaze k štartu dopravník nasype pelety do hubice, žhaviaca špirála ich zapáli, horák nabehne na nastavený výkon a po vykúrení systému sa vypne, pričom pelety v komôrke dohoria. Cyklus sa automaticky opakuje podľa potreby. Výkon kotla a chod horáka sú riadené elektronickou reguláciou, ktorá prispôsobuje prevádzku konkrétnym podmienkam.

Výkon: 8,5 – 49 kW - je určený len pre kvalitné biele pelety z mäkkého dreva bez kôry o priemere 6 - 8 mm, s dĺžkou 10 - 25 mm a výhrevnosti 16 - 19 MJ/kg. Výhodou horáku je automatické zapaľovanie paliva pomocou žhaviacej špirály, ktorá zapáli pelety kedykoľvek je potrebné zakúriť. Horák a kotol tak pracuje na plný výkon s najvyššou účinnosťou 85 až 90% a najlepšou kvalitou spaľovania na rozdiel od mnohých konkurenčných výrobkov, ktoré nemajú zapaľovacie zariadenia a musia vždy udržiavať žeravú vrstvu v spaľovacom priestore. Prevádzka na malý výkon, kedy klesá teplota spalín pod 100 ° C spôsobuje kondenzáciu dechtov a kyselín v spaľovacom priestore a komíne. To spôsobuje nižšiu účinnosť, vyššiu spotrebu paliva, horšiu kvalitu spaľovania, väčšie zanášanie kotla a častejšie čistenie. U ATMOS výrobkov sa vyberanie popola robí každých 7 až 30 dní, podľa kvality paliva a výkonu kotla. Horáky nie sú určené pre tmavé pelety. V prípade, že chcete spaľovať menej kvalitné drevené pelety, vybavte horák pneumatickým čistením. Ideálne riadenie horáka je podľa dvoch čidiel (TV a TS) na vyrovnávacej nádrži. Riadiaca jednotka si stráži rozkúrenie vyrovnávacej nádrže úplne automaticky a zaručuje vždy dostatok energie pre vykurovací systém. Tento spôsob zapojenia vám usporí palivo, elektrickú energiu a zvýši životnosť horáka na pelety. Elektronická riadiaca jednotka horáka tiež ovláda odťahový ventilátor kotla, čerpadlo v kotlovom okruhu a/alebo solárny systém. Elektronická jednotka horáka umožňuje riadiť prevádzku horáka pomocou štyroch čidiel tak, že ak snímač na solárnom paneli zistí, že je výhodné ohrievať vyrovnávaciu nádrž energií zo slnečného kolektora, zaistí reguláciu horáka nabíjanie nádrže energií z peliet len ??do úrovne čidla TK (TS2), ktoré je umiestnené v nádrži medzi snímačom TS a TV. Prevádzka horáka funguje nasledovne. V prípade, že horák dostane pokyn k štartu, alebo ak vznikne potreba kúriť, nasype dopravník pelety do hubice horáka a žhaviacou špirálou si ich sám zapáli. Po dostatočnom rozhorení peliet nabehne horák na nastavený výkon, v ktorom zotrvá do doby kým je systém vykúrený. Potom sa horák vypne a pelety v komôrke horáka dohoria. Celý cyklus sa v prípade ďalšej potreby vždy opakuje. Výkon kotla a ďalšie funkcie horáku sú riadené elektronickou reguláciou horáka, ktorá umožňuje prispôsobiť chod kotla konkrétnym podmienkam celého systému. Horák umožňuje veľké množstvo individuálnych nastavení popísaných v návode na obsluhu. Horák A25 je určený pre kotly typu: D30P, D31P, D40P a D50P, DC50S s úpravou pro hořák na pelety a DC40SPT. Pre horák A45 sú určené externé hriadeľové dopravníky DRA50 o dľžke 1,7 m, 2,5 m, 4 m a 5 m o priemere 80 mm.

Horák ATMOS A45 na pelety pre DC40SPT je určený na plnoautomatické kúrenie s drevom alebo peletami s výkonom 4,5–24 kW. Je vybavený funkciou automatického uzatvorenia/otvorenia prívodu vzduchu pomocou servopohonu, čidlami teploty spalín AGF2 a kotla KTF20 pre automatický štart po dohorení dreva a dvoma čidlami (TV a TS) pre ovládanie horáka podľa teploty akumulačnej nádrže. Horák pracuje len s kvalitnými bielymi peletami z mäkkého dreva bez kôry o priemere 6–8 mm, dĺžke 10–25 mm a výhrevnosti 16–19 MJ/kg, s automatickým zapaľovaním žhaviacou špirálou, plným výkonom a účinnosťou 85–90 %. Prevádzka na nízky výkon pod 100 °C sa vyhýba kondenzácii dechtov a kyselín. Riadenie horáka je ideálne pomocou dvoch čidiel na vyrovnávacej nádrži, elektronická jednotka ovláda odťahový ventilátor, čerpadlo a solárny systém a zabezpečuje nabíjanie nádrže energiou len do úrovne čidla TS2. Celý cyklus zapálenia, prevádzky a dohorenia peliet je automatický a regulovaný pre optimálnu účinnosť a úsporu paliva, energie a dlhú životnosť horáka.

ATMOS DP15PX – 4,5–15 kW kompaktný ekologický automatický kotol na pelety je kompletné zariadenie so zabudovaným šnekovým dopravníkom, zásobníkom na pelety 175 L a horákom ATMOS A25. Kompaktné riešenie umožňuje inštaláciu aj do malých kotolní a zabezpečuje plne automatickú prevádzku s elektronicky riadeným spaľovaním a automatickým zapaľovaním paliva.

Horák na pelety je zabudovaný v prednej časti kotla v dvierkach spodnej spaľovacej komory, ktorá je vyložená keramickými tvarovkami pre optimálne dohorenie plameňa a zároveň slúži ako priestor pre popol. V zadnej časti kotla je trubkový výmenník so segmentovými brzdičmi umožňujúci hrubé čistenie bez nutnosti vyberania. Teleso kotla je zvarenec z oceľových plechov hrúbky 3–5 mm, vonkajší plášť je tepelne izolovaný minerálnou plsťou a sibralovou izoláciou.

Zásobník paliva vo vrchnej časti dopravuje pelety do horáku pomocou šnekového dopravníka, dávkovanie je plne automatické. Predná časť kotla obsahuje ovládací panel s hlavným vypínačom, vypínačom horáku, prevádzkovým a bezpečnostným termostatom, teplomerom a poistkou 6,3 A. Kotol DP15PX je vybavený odťahovým ventilátorom, chladiaca slučka nie je potrebná, vďaka malému množstvu paliva v horáku nehrozí prehriatie pri výpadku elektrickej energie.

Základné technické údaje Atmos DP15PX:

• výkon 4,5–15 kW
• účinnosť 92,7 %
• objem zásobníka 175 L
• výhrevná plocha 1,9 m2
• predpísaný ťah komína 15 Pa
• max. pracovný pretlak vody 250 kPa
• hmotnosť kotla 345 kg
• predpísané palivo: kvalitné pelety 6–8 mm, výhrevnosť 16–19 MJ/kg
• objem vody v kotli 76 L
• minimálny objem vyrovnávacej nádrže 500 L
• trieda spaľovania 5, energetická trieda A+

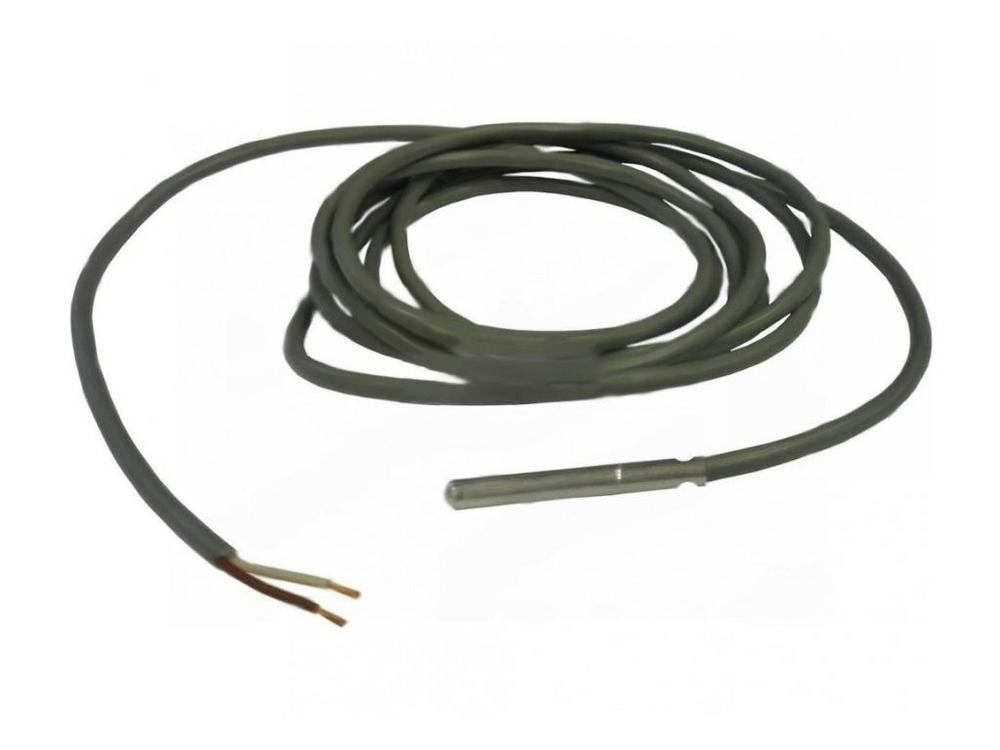

• dodávaný so všetkými potrebnými čidlami vrátane dvoch čidiel KTF20 – 5 m (TV a TS)

Výhody kotla:

• kompaktné rozmery vhodné do malých kotolní
• všetko v jednom – kotol, zásobník, dopravník a horák
• veľká keramická spaľovacia komora
• odťahový ventilátor (okrem D10PX)
• trubkový výmenník s možnosťou prevádzkového čistenia
• vysoká účinnosť nad 90 %
• plne automatická prevádzka, vysoký komfort vykurovania
• jednoduché čistenie a pohodlné vyberanie popola
• možnosť osadenia kotla s pneumatickou dopravou peliet
• možnosť osadenia horáku s pneumatickým čistením
• ekologické spaľovanie podľa ČSN EN 303-5, trieda 5 a EKODIZAJN 2015/1189

Zplyňovací kotol na drevo ATMOS DC15GS je moderný ekologický teplovodný kotol určený na vykurovanie rodinných domov a menších objektov, konštruovaný výhradne na spaľovanie kusového dreva. Vďaka technológii generátora drevoplynu dosahuje vysokú účinnosť a čisté spaľovanie v súlade s najprísnejšími ekologickými normami.

Kotol disponuje veľkým keramicky vyloženým prikladacím priestorom a keramickým spaľovacím priestorom, ktoré zabezpečujú optimálne sušenie paliva, dokonalé spaľovanie a dlhú dobu horenia. Je vhodný na spaľovanie polien s dĺžkou do 250 mm.

Hlavné výhody:

• menovitý výkon 15 kW a vysoká účinnosť až 91,2 %
• emisná trieda 5 podľa ČSN EN 303-5, splnenie požiadaviek EKODESIGN 2015/1189
• možnosť získania kotlíkovej dotácie (SVT kód)
• veľký zásobník paliva s dlhou dobou horenia
• keramický prikladací a spaľovací priestor pre maximálnu kvalitu spaľovania
• odťahový ventilátor pre bezdymovú prevádzku a čistú kotolňu
• chladiaca slučka proti prekúreniu a automatické vypnutie po dohorení paliva
• jednoduché čistenie bez rúrkovnice, nízka hmotnosť a kompaktné rozmery
• možnosť voľby otvárania dvierok vľavo alebo vpravo
• vysoká kvalita spracovania značky ATMOS

Vlastnosti: ekologické a úsporné vykurovanie, vysoký komfort obsluhy, dlhá životnosť a spoľahlivá prevádzka.

Jedná se o nejmenší velikost, která je vhodná pro kotle do výkonu 25 kW v případě malé kotelny, kdy nemůžeme použit větší objem nádrže na pelety. V této nádrži je uloženo 163 kg pelet (cca 11 pytlů), tj. cca 730 kWh.

Jedná se o střední velikost, kterou je ideální použit pro kotle do výkonu 40 kW. V této nádrži je uloženo 325 kg pelet (cca 22 pytlů), tj. cca 1463 kWh.

Jedná se o největší velikost, kterou je ideální použít pro kotle do výkonu 80 kW. V této nádrži je uloženo 650 kg pelet (cca 43 pytlů), tj. cca 2925 kWh.
