Monitorovanie funkcie udržania tlaku v uzavretých vykurovacích systémoch, chladiacich systémoch a s kontrolovaným doplňovaním doplnkovej vody s funkciou prvotného plnenia a opakovaného plnenia. Vč. Kontrolované doplňovanie doplňovacej vody s funkciou plnenia pre prvotné plnenie a doplňovanie. Obzvlášť vhodné pre systémy s nízkym tlakom doplňovacej vody, s označením CE. Pozostáva z ovládacej jednotky určenej na montáž na stenu s hydraulickou časťou a elektronického, ergonomicky usporiadaného ovládania Control Basic. Celá jednotka je chránená pred nečistotami v puzdre z expandovaného polypropylénu s odnímateľným krytom údržby. Hydrauliku tvorí čerpadlo na zvýšenie tlaku s elektronickým snímačom tlaku a integrovaným oddelením systému na ochranu pitnej vody podľa DIN 1988-100 a EN 1717 pomocou beztlakovej sieťovej oddeľovacej nádrže a plavákového ventilu.

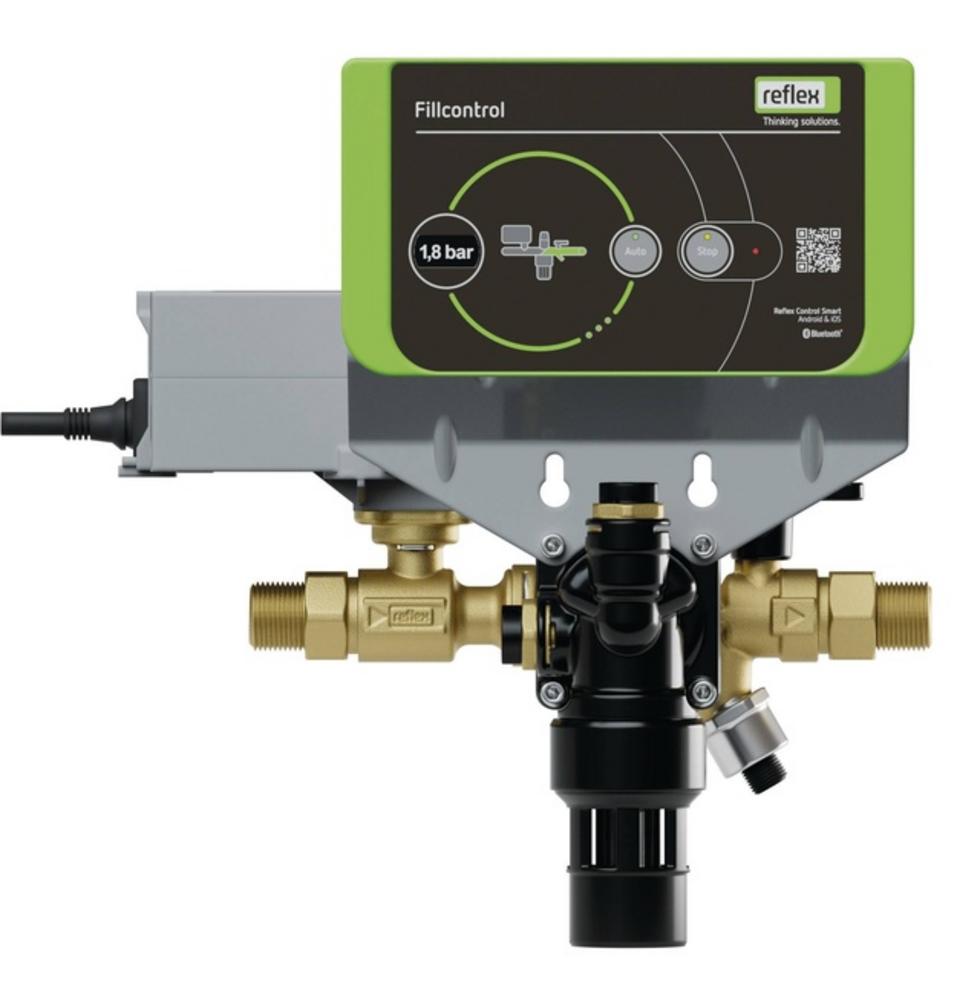

Fillcontrol Plus Compact Automatická dopĺňacia a plniaca stanica pre vykurovacie a chladiace systémy s tlakovými expanznými nádobami s membránou (MAG). Umožňuje kontrolované a podľa DIN EN 1717, príp. DIN 1988 požadované bezpečné dopĺňanie a systémové plnenie z priamo pripojených vodovodných sietí pitnej vody a realizuje podľa DIN EN 12828 a VDI 4807 odporúčanú funkčnú kontrolu systému na udržanie tlaku (MAG). Pozostávajúca z uzatváracej armatúry, DVGW skontrolovaného systémového oddeľovača (BA) podľa DIN EN 12729, zachytávača nečistôt, senzora tlaku, guľového kohúta motora, redukčného ventila s kontrolným manometrom a mikroprocesorovým riadením. Všetky komponenty sú ľahko prístupné a priestorovo úsporne integrované do krytu. Kontrolované, tlakovo závislé dopĺňanie sa uskutočňuje s automatickým prerušením a poruchovým hlásením pri prekročení doby chodu a/alebo počtu cyklov. Prvé naplnenie zariadenia a opakované naplnenie bude možné prostredníctvom na tento účel nastaviteľného prevádzkového režimu. Cez plne automatické, voľne parametrizovateľné mikroprocesorové riadenie s LCD displejom pre všetky relevantné prevádzkové a poruchové hlásenia a zobrazenie tlaku, ako aj bezpotenciálový výstup a bzučajúci hlásič pre hromadné poruchové hlásenie sa uskutočňuje funkčné riadenie a funkčná kontrola CE označenej stanice.

S uzatváracím ventilom.
Maximálny prevádzkový tlak: 10,0 bar
Maximálna prevádzková teplota: 90 °C

Používa sa na doplňovanie zo zdroja vody, kde nie je potrebný potrubný oddeľovač.

Skladá sa z vodomeru, filtru, uzatváracieho ventilu a spätné klapky.

Maximálny prevádzkový tlak: 10,0 bar
Maximálna prevádzková teplota: 90 °C

Klasifikace - Vlastnosti
Vhodný pre membránovú expanznú tlakovú nádobuAno
Vhodný pre kompresorom riadenú automatickú expanznú jednotkuAno
PripojenieInternal thread cylindrical BSPP-G (ISO 228-1)
Menovitý vnútorný priemer1/2 inch (15)
Vonkajší priemer prívodného potrubia 121.3 mm
Vonkajší priemer spiatočkového potrubia 121.3 mm
Vonkajší priemer prívodného potrubia 221.3 mm
Vonkajší priemer spiatočkového potrubia 221.3 mm
Maximálny obsah inštalácie50000 l
S filtromNe
S odvzdušňovačomNe
Tlak1 - 10 bar
Max. prevádzkový tlak10 bar
With drain funnelNe
S funkciou automatického plneniaNe
Veľkosť pripojenia plniacej rúrky21.3 mm
Výška120 mm
BarrierIný
Šírka85 mm
Category of system separatorIný
Hĺbka190 mm
With pressure reducerNe
Suitable for softeningNe
With system separatorNe
Max. temperature at the inlet90 °C
Max. temperature at the outlet90 °C
Suitable for full demineralizationNe
Suitable for pH value stabilizationNe
S manometromNe
Suitable for fixed installationAno
Suitable for mobile useAno
S izoláciouNe
So zbernou funkciou pre expanznú voduNe
Pripojenie plniaceho potrubiaInternal thread

Používá se k doplňovaniu zo zdroja vody, kde nie je potrebný potrubný oddeľovač.
• Skladá sa z filtru, uzatváracieho ventilu a spätné klapky.
• Maximálny prevádzkový tlak: 10,0 bar.
• Maximálna prevádzková teplota: 90 °C

Fillset Impuls Zariadenie s montážnou konzolou na priame pripojenie doplňovacích zariadení pre systémy vykurovania a chladenia so sieťami na pitnú vodu. Konkrétne pozostáva z: Uzatváracie guľové ventily Systémový oddeľovač podľa DIN 1988-100 alebo DIN EN 1717 (BA), s integrovaným filtrom nečistôt Montážna konzola pre vodorovnú montáž na stenu Vodomer s impulzným výstupom

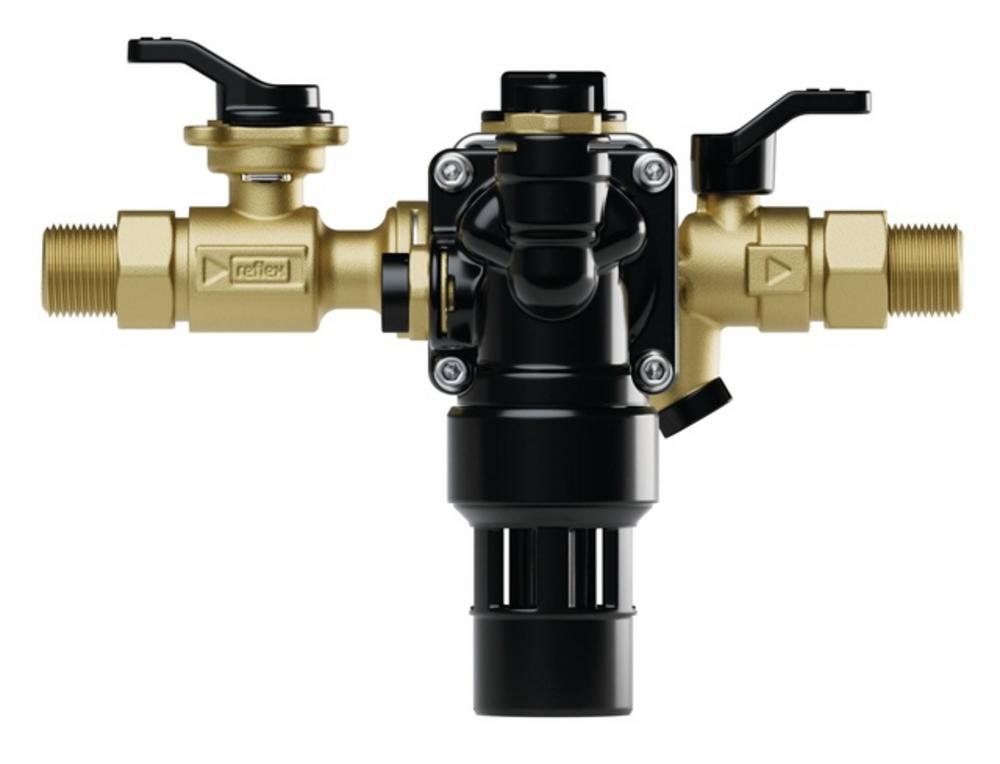

Fillset Zariadenie s montážnou konzolou na priame pripojenie doplňovacích zariadení pre systémy vykurovania a chladenia so sieťami na pitnú vodu. Konkrétne pozostáva z: Uzatváracie guľové ventily Systémový oddeľovač podľa DIN 1988-100 alebo DIN EN 1717 (BA), s integrovaným filtrom nečistôt Montážna konzola pre vodorovnú montáž na stenu Vodomer

Fillcontrol Auto Monitorovanie funkcie udržania tlaku v uzavretých vykurovacích systémoch, chladiacich systémoch a s kontrolovaným doplňovaním doplnkovej vody s funkciou prvotného plnenia a opakovaného plnenia. Obzvlášť vhodný na plnenie a doplňovanie vody a zmesí vody z beztlakových a miešacích nádrží. Riadiaca jednotka pozostávajúca z ovládacej a riadiacej jednotky Control Basic. Obe sú ergonomické a nenáročné na údržbu integrované do modulárneho systému stojaceho rámu z presných eloxovaných hliníkových profilov EV 1. Hydraulický systém sa skladá z horizontálne usporiadaného odstredivého čerpadla z nehrdzavejúcej ocele s ochranou proti chodu čerpadla nasucho, elektronického snímača tlaku a uzatváracieho guľového ventilu na strane tlaku. Ovládanie Control Basic je integrované v robustnom plastovom kryte, v ktorom je umiestnená výkonová a komunikačná elektronika a ovládací panel s klávesnicou odolnou voči nečistotám. Control Basic je plne automatické, voľne parametrizovateľné mikroprocesorové riadenie s hodinami v reálnom čase, rozlišujúcou pamäť chýb a parametrov, dvojriadkový textový displej pre tlak systému a všetky príslušné prevádzkové a chybové správy, LED displej prevádzkových režimov a všeobecné chybové hlásenia. Komunikačná elektronika pozostávajúca z: Rozhranie RS 485 ako dátové rozhranie alebo na pripojenie voliteľných komunikačných komponentov Bezpotenciálny výstup pre preposielanie hromadnej správy Vstup pre vyhodnotenie kontaktného vodomeru Vstup pre požiadavku na funkciu pomocou externého signálu Riadiaca jednotka je úplne zapojená a pripravená na pripojenie podľa predpisov VDE, sieťový kábel a zástrčka Schuko. Monitorovanie a zobrazenie tlaku v systéme s chybovým hlásením pri prekročení minimálneho tlaku a maximálneho tlaku. Regulácia sa uskutočňuje pomocou integrovaného vyhodnotenia tlaku v systéme alebo externého signálu 230 V (napr. Stanica na udržiavanie tlaku), s automatickým prerušením a chybovým hlásením, ak dôjde k prekročeniu doby chodu a / alebo počtu cyklov. Riadené doplňovanie vody, automatické prerušenie a chybové hlásenie pri prekročení doby chodu a / alebo počtu cyklov. Možnosť vyhodnotenia kontaktného vodomeru vrátane voliteľného monitorovania kapacity iónomeničov v toku doplňovania. Dokumentácia a riadenie celého systému s ohľadom na uvedené parametre.

Katiónová živičná vložka na zmäkčenie plniacej a doplňujúcej vody vhodná do Fillsoft I alebo II krytu vložiek. Pozostáva z cylindrickej polypropylénovej vložky naplnená katiónovou výmenníkovou živicou na zmäkčenie plniacej a doplňujúcej vody podľa napr. VDI 2035 a/alebo údajov výrobcu vo vykurovacích zariadeniach s teplou vodou podľa DIN EN 12828.
