Hmotnosť s obalom 0.22 Kilogram Hmotnosť bez obalu 0.209 Kilogram Objem 0.11 Liter EAN 5702420030999 Type RLV Product group Ventily vratného potrubia CE evaluated Out of scope China RoHS compliance Out of scope Contains batteries No Description Funkcia vypúšťania Dokončiť Poniklovaný EU RoHS compliance Yes with exemptions EU RoHS exemption clause 6(c) Hodnoty Kvs [m3/h] 2.5 m3/h Konštrukcia Rohový Látky zo zoznamu kandidátskych látok podľa normy REACH Lead (CAS no. 7439-92-1) Povrch Poniklovaný Prevádzkový tlak [bar] [max.] 10 bar Pripojenie k radiátoru R 1/2 Pripojenie k systému Rp 1/2 SCIP dossier no. 4f9e93e2-0da0-4dcb-8065-a6d9ff9e5ff3 SCIP dossier product name RLV Lock shield Skúšobný tlak [bar] 16 bar Teplota prietoku [°C] [max.] 120 °C Typ šróbenia Štandard Typy pripojenia vnútorný závit UL evaluated Out of scope UNSPSC CODE 40141616 Veľkosť ventilu DN 15

Hmotnosť s obalom 0.312 Kilogram Hmotnosť bez obalu 0.301 Kilogram Objem 0.243 Liter EAN 5702420031019 Type RLV Product group Ventily vratného potrubia CE evaluated Out of scope China RoHS compliance Out of scope Contains batteries No Description Funkcia vypúšťania Dokončiť Poniklovaný EU RoHS compliance Yes with exemptions EU RoHS exemption clause 6(c) Hodnoty Kvs [m3/h] 3 m3/h Konštrukcia Rohový Label product Yes Látky zo zoznamu kandidátskych látok podľa normy REACH Lead (CAS no. 7439-92-1) Povrch Poniklovaný Prevádzkový tlak [bar] [max.] 10 bar Pripojenie k radiátoru R 3/4 Pripojenie k systému Rp 3/4 SCIP dossier no. 4f9e93e2-0da0-4dcb-8065-a6d9ff9e5ff3 SCIP dossier product name RLV Lock shield Skúšobný tlak [bar] 16 bar Teplota prietoku [°C] [max.] 120 °C Typ šróbenia Štandard Typy pripojenia vnútorný závit UL evaluated Out of scope Veľkosť ventilu DN 20

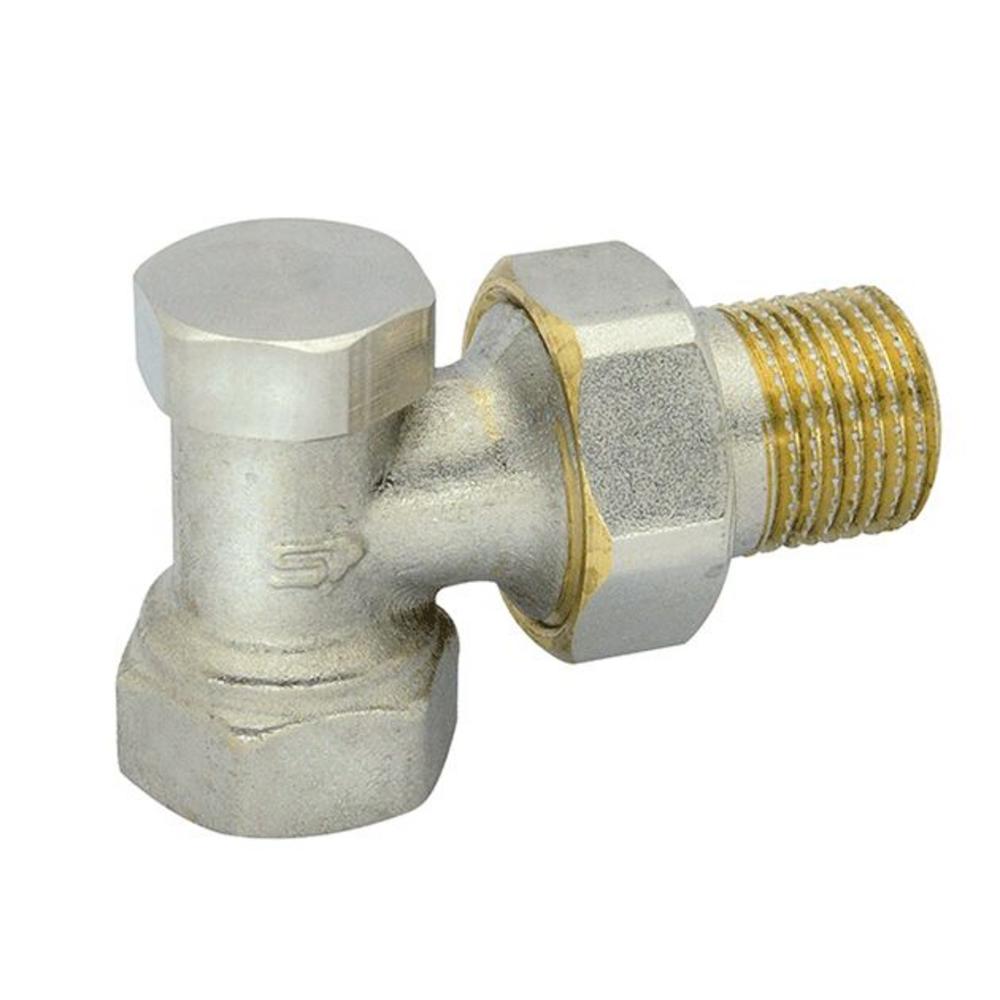

Hmotnosť s obalom 0.191 Kilogram Hmotnosť bez obalu 0.182 Kilogram Objem 0.08 Liter EAN 5702420030975 Type RLV Product group Ventily vratného potrubia CE evaluated Out of scope China RoHS compliance Out of scope Contains batteries No Description Funkcia vypúšťania Dokončiť Poniklovaný EU RoHS compliance Yes with exemptions EU RoHS exemption clause 6(c) Hodnoty Kvs [m3/h] 1.8 m3/h Konštrukcia Rohový Látky zo zoznamu kandidátskych látok podľa normy REACH Lead (CAS no. 7439-92-1) Povrch Poniklovaný Prevádzkový tlak [bar] [max.] 10 bar Pripojenie k radiátoru R 3/8 Pripojenie k systému Rp 3/8 SCIP dossier no. 4f9e93e2-0da0-4dcb-8065-a6d9ff9e5ff3 SCIP dossier product name RLV Lock shield Skúšobný tlak [bar] 16 bar Teplota prietoku [°C] [max.] 120 °C Typ šróbenia Štandard Typy pripojenia vnútorný závit UL evaluated Out of scope Veľkosť ventilu DN 10

Radiátorové šróbenie s vonkajším závitom
Dokončiť Poniklovaný
EU RoHS compliance Yes with exemptions
EU RoHS exemption clause 6(c)
Hodnoty Kvs [m3/h] 2.2 m3/h
Konštrukcia Rohový
Látky zo zoznamu kandidátskych látok podľa normy REACH Lead (CAS no. 7439-92-1)
Povrch Poniklovaný
Prevádzkový tlak [bar] [max.] 10 bar
Pripojenie k radiátoru G 3/4 A
Pripojenie k systému Rp 1/2
SCIP dossier no. ccf6768c-3bf8-44da-946b-1ea15d43011e
SCIP dossier product name RLV-S Lock shield 2
Skúšobný tlak [bar] 16 bar
Teplota prietoku [°C] [max.] 120 °C
Typ šróbenia Štandard
Typy pripojenia Vonkajší závit
UL evaluated Out of scope
Veľkosť ventilu DN 15

Hmotnosť s obalom 0.188 Kilogram Hmotnosť bez obalu 0.179 Kilogram Objem 0.124 Liter EAN 5702420035796 Type RLV-S Product group Ventily vratného potrubia CE evaluated Out of scope China RoHS compliance Out of scope Contains batteries No Description Radiátorové šróbenie, poniklované Dokončiť Poniklovaný EU RoHS compliance Yes with exemptions EU RoHS exemption clause 6(c) Hodnoty Kvs [m3/h] 2.2 m3/h Konštrukcia Rohový Label product Yes Látky zo zoznamu kandidátskych látok podľa normy REACH Lead (CAS no. 7439-92-1) Povrch Poniklovaný Prevádzkový tlak [bar] [max.] 10 bar Pripojenie k radiátoru R 1/2 Pripojenie k systému Rp 1/2 SCIP dossier no. 7137db49-55ea-470c-ba5d-28b3fb1ea9e6 SCIP dossier product name RLV-S Lock shield 1 Skúšobný tlak [bar] 16 bar Teplota prietoku [°C] [max.] 120 °C Typ šróbenia Štandard Typy pripojenia vnútorný závit UL evaluated Out of scope UNSPSC CODE 40141616 Veľkosť ventilu DN 15

Gross weight 0.282 Kilogram Net weight 0.268 Kilogram Volume 0.158 Liter EAN 5702420035833 Type RLV-S Product group Lockshield Valves CE evaluated Out of scope China RoHS compliance Out of scope Connection to radiator R 3/4 Connection to system Rp 3/4 Connection types Internal thread Contains batteries No Description Standard lockshield valve, nickel-plated Design Angle EU RoHS compliance Yes with exemptions EU RoHS exemption clause 6(c) Finish Nickel plated Flow temperature [°C] [Max] 120 °C Kvs values [m3/h] 2.2 m3/h Label product Yes REACH Candidate List substances Lead (CAS no. 7439-92-1) SCIP dossier no. 7137db49-55ea-470c-ba5d-28b3fb1ea9e6 SCIP dossier product name RLV-S Lock shield 1 Surface Nickel plated Tailpiece type Standard Test pressure [bar] 16 bar UL evaluated Out of scope Valve size DN 20 Working pressure [bar] [Max] 10 bar

Regutec sa používa v čerpadlových teplovodných vykurovacích systémoch a klimatizačných zariadeniach. Umožňuje jednoduché prednastavenie prietoku cez integrovaný regulačný kužeľ a uzatváranie vykurovacích telies.

Kľúčové vlastnosti

Jednoduchá obsluha pomocou šesťhranného kľúča

Prednastaviteľné prostredníctvom uzatváracieho/regulačného kužeľa

Teleso z korózii odolnej červenej liatiny

Oblasť použitia

Vykurovacie a chladiace systémy

Funkcie

Prednastavenie prietoku

Uzatváranie

Rozmery

DN 10 – 20

Tlaková trieda

PN 10

Prevádzková teplota

Max.: 120 °C (s lisovaným pripojením 110 °C)

Min.: -10 °C

Normy

Stavebné rozmery podľa DIN 3842-1

Pripojenie potrubia

Vonkajší závit umožňuje pripojenie aj plastových rúrok pomocou vhodných svěrných šróbení

Vnútorný závit určený pre pripojenie na závitové rúry alebo so svěrnými šróbeniami na meď, presnú oceľ alebo viacvrstvové rúry (len DN 15)

Materiály

Teleso ventilu: korózii odolná červená liatina

Termostatická časť: mosadz

Hriadeľ: mosadz

O-krúžky: EPDM

Povrchová úprava

Poniklované teleso ventilu a pripojovacie šróbenie

Regutec sa používa v čerpadlových teplovodných vykurovacích systémoch a klimatizačných zariadeniach. Umožňuje jednoduché prednastavenie prietoku cez integrovaný regulačný kužeľ a uzatváranie vykurovacích telies.

Kľúčové vlastnosti

Jednoduchá obsluha pomocou šesťhranného kľúča

Prednastaviteľné prostredníctvom uzatváracieho/regulačného kužeľa

Teleso z korózii odolnej červenej liatiny

Oblasť použitia

Vykurovacie a chladiace systémy

Funkcie

Prednastavenie prietoku

Uzatváranie

Rozmery

DN 10 – 20

Tlaková trieda

PN 10

Prevádzková teplota

Max.: 120 °C (s lisovaným pripojením 110 °C)

Min.: -10 °C

Normy

Stavebné rozmery podľa DIN 3842-1

Pripojenie potrubia

Vonkajší závit umožňuje pripojenie aj plastových rúrok pomocou vhodných svěrných šróbení

Vnútorný závit určený pre pripojenie na závitové rúry alebo so svěrnými šróbeniami na meď, presnú oceľ alebo viacvrstvové rúry (len DN 15)

Materiály

Teleso ventilu: korózii odolná červená liatina

Termostatická časť: mosadz

Hriadeľ: mosadz

O-krúžky: EPDM

Povrchová úprava

Poniklované teleso ventilu a pripojovacie šróbenie

HERZ Hlavica termostatická "DE LUXE", závit M 28 x 1,5, čierny matný, s kvapalinovým snímačom a polohou "0", nastaviteľná protimrazová ochrana pri cca 6°C, teplotný rozsah 6 - 30 °C

• PN 25, T = +120 °C
• k pripojeniu na oceľové potrubie
• IVAR.CIM 91 menovitý prietok Kv 3,9
• IVAR.CIM 92 menovitý prietok Kv 8,1
• materiál niklovaná mosadz CW617N

Combi 3

Šroubení otopného tělesa s proporcionálním přednastavením pro použití v teplovodních okruzích ústředního vytápění a chlazení.

- Přednastavení
- Uzavírání
- Vypouštění
- Napouštění

Armatura z mosazi, těleso poniklované. Mosazná kuželka ventilu s těsněním O-kroužkem z EPDM. Mosazná ochranná krytka s dodatečným měkkým těsněním.

Montážní rozměry dle DIN 3842 s připojením pro závitové spoje.

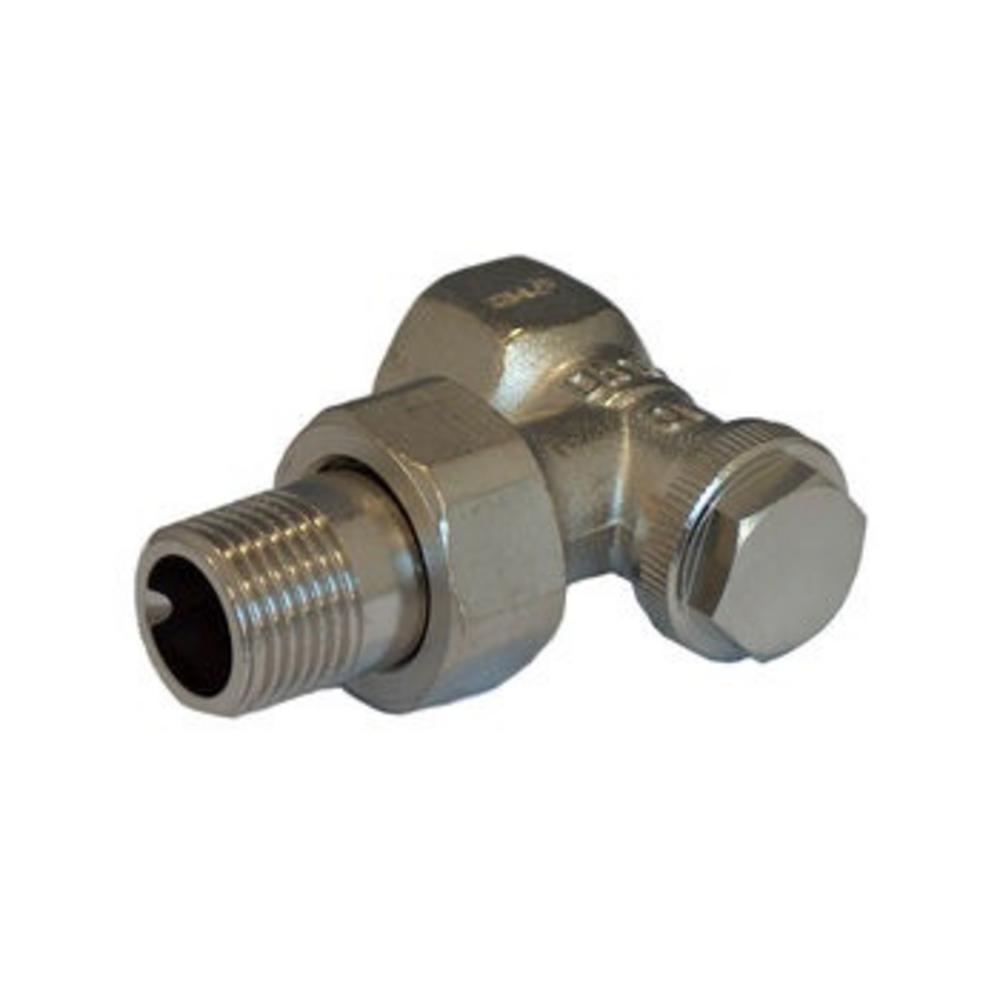

VE-4309A – Spojka vykurovacieho telesa rohová Popis: Spojka vykurovacieho telesa má hlavné súčiastky z mosadze, viditeľné časti sú s povrchovou úpravou nikel. O-krúžky sú z vhodného materiálu odolá-vajúceho pracovným tlakom a teplotám. Výpustka je do tela tesnená guľovou plochou a O-krúžkom. Použitie : Spojka sa používa ako uzatváraco-regulačný prvok a na spájanie vykurovacieho telesa s odtokovým potrubím teplovodného vykurovacieho systému vody do pracovného tlaku 1MPa a pracovnej teploty do 110°C. Jej ventilová časť umožňuje nastavenie prietokových hodnôt kv1 až kv6 i uzatvorenie prietoku vody z potrubia.

VE-4309A – Spojka vykurovacieho telesa rohová Popis: Spojka vykurovacieho telesa má hlavné súčiastky z mosadze, viditeľné časti sú s povrchovou úpravou nikel. O-krúžky sú z vhodného materiálu odolá-vajúceho pracovným tlakom a teplotám. Výpustka je do tela tesnená guľovou plochou a O-krúžkom. Použitie : Spojka sa používa ako uzatváraco-regulačný prvok a na spájanie vykurovacieho telesa s odtokovým potrubím teplovodného vykurovacieho systému vody do pracovného tlaku 1MPa a pracovnej teploty do 110°C. Jej ventilová časť umožňuje nastavenie prietokových hodnôt kv1 až kv6 i uzatvorenie prietoku vody z potrubia.
