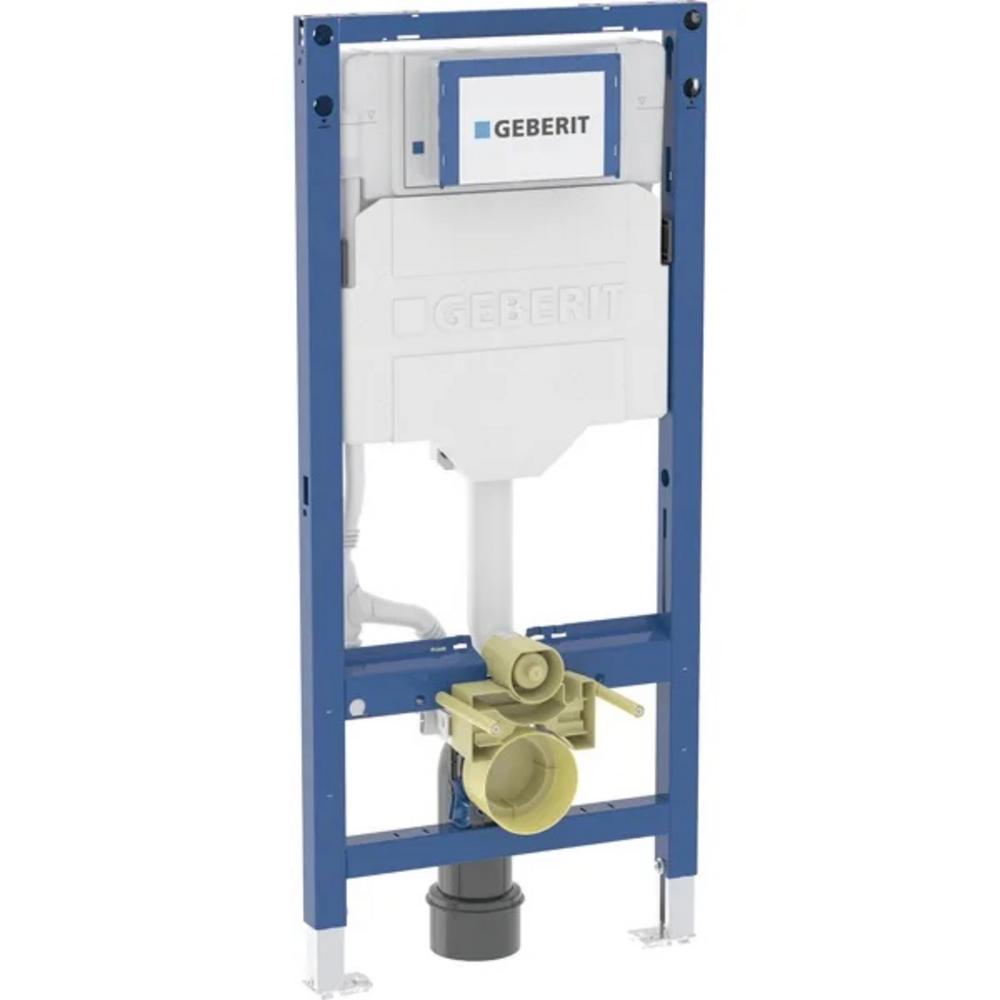

Prvok Geberit DuofixBasic pre závesné WC, 112 cm, s podomietkovou splachovacou nádržkou Delta 12 cm

Prvok Geberit Duofix pre závesné WC, 115 cm, s podomietkovou splachovacou nádržkou Sigma 12 cm, pre upevnenie do bočných stien

Špecifikácia:

• Duální splachování, nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky Alcaplast
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Materiál nosné konstrukce: kov ošetřený práškovou barvou
• Montážní hloubka nastavitelná v rozmezí 20-95 mm
• Možnost vestavby oddáleného nebo senzorového splachování
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
• Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• Přívod vody zezadu/shora uprostřed
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Servisní práce bez použití nářadí
• Stavební hloubka 125 mm
• Viditelné označení nivelace a středové rysky
• Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 830-1200 mm

Aplikácia:

• Pro instalaci do dřevostaveb
• Pro instalaci mezi dvě stěny
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• Pro rekonstrukce bytových jader
• Pro tloušťku podlah 0-200 mm
• Pro závěsné WC

Prvok Geberit Duofix pre závesné WC, 112 cm, s podomietkovou splachovacou nádržkou Sigma 12 cm, voľne stojaci, zosilnený

Prvok Geberit Duofix pre závesné WC, 112 cm, s podomietkovou splachovacou nádržkou Sigma 12 cm

Montážny prvok Geberit Duofix pre závesné WC, 112 cm So splachovacou nádržkou pod omietku Sigma 12 cm Pre kovové a drevené stĺpikové steny Pre systémové steny Geberit Duofix Na montáž do čelných stien čiastočne vysokých alebo vysokých na výšku miestnosti Na montáž do deliacich stien, vysokých na výšku miestnosti Na hrúbky podlahy 0–25 cm Pre závesné WC Vlastnosti Staticky samonosný rám, chránený proti korózii práškovým poťahom Rám pre závesné WC s pripojovacími rozmermi podľa EN 33 a vyložením až 70 cm S výsuvnou doskou na bočné upevnenie nad montážnym prvkom na kovové alebo drevené profily alebo na systémové stojky Geberit Duofix Alternatívna montážna poloha pre nástenné kotvy Pätné dosky je možné otáčať, vhodné na montáž do U profilov UW 50 a UW 75 Pätné dosky je možné inštalovať do systémovej lišty Geberit Duofix bez náradia, bez ďalších komponentov Pozinkované podpery, chránené proti korózii, s protišmykovými vlastnosťami Pripojovacie koleno na montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm Splachovacia nádržka pod omietku Geberit Sigma 12 cm, s izoláciou proti orosovaniu Na ovládanie spredu, vhodné pre 1 množstvo splachovania, 2 množstvá splachovania a splachovanie Štart/Stop Pri nastavení z výroby je možné okamžité dodatočné spláchnutie Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia Prívod vody vzadu alebo hore uprostred Kryt na hrubú montáž pre servisný otvor s možnosťou skrátenia, chráni pred vlhkosťou a nečistotami S rúrkovou chráničkou pre prívodné potrubie vody pre sprchovacie WC Geberit AquaClean a pre pripojovací kábel Možnosť upevnenia pre prívod elektriny a Power & Connect Box Technické údaje Tlak pri prietoku: 10 - 1 000 kPa Maximálna teplota vody: 25 °C Splachovacie množstvo - nastavené vo výrobe: 3/6 l Veľké splachovacie množstvo - rozsah nastavenia: 4 / 4,5 / 6 /7,5 l Malé splachovacie množstvo - rozsah nastavenia: 2 - 4 l Výpočtový prietok: 0.09 l/s Minimálny pretlak pre výpočtový prietok: 10 kPa Obsah balenia Prívod vody R 1/2", vhodný pre MasterFix a MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom Kryt na hrubú montáž pre servisný otvor Pripojovacia súprava pre WC, priemer 90 mm Pripojovacie koleno 90° z PE-HD, priemer 90 mm Prechodka z PE-HD, priemer 90 / 110 mm Upevňovací materiál

Montážny prvok Duofix pre závesné WC so splachovacou nádržkou pod omietku Omega 12 cm Účel použitia Pre kovové a drevené stĺpikové steny Pre systémové steny Geberit Duofix Na montáž do čiastočne vysokých čelných stien Na hrúbky podlahy 0–25 cm Pre závesn

Technické údaje

• Dynamický pretlak: 10–1000 kPa
• Teplota vody max.: 25 °C
• Výrobné nastavenie splachovacieho množstva: 6 / 3 l
• Rozsah nastavenia veľkého splachovacieho množstva: 4 / 4.5 / 6 / 7.5 l
• Rozsah nastavenia malého splachovacieho množstva: 2–4 l
• Flow rate at 300 kPa / 3 bar: 0.16 l/s
• Minimálny dynamická pretlak: 10 kPa
• Výpočtový prietok: 0.09 l/s
• Materiál: Oceľ
• Výškovo nastaviteľné: Áno

Účely použitia

• Pre steny s kovovými a drevenými stĺpikmi
• Pre systémové steny Geberit Duofix
• Pre montáž do stien v čiastočnej výške
• Pre hrúbky podlahy 0–25 cm
• Pre závesné WC

Vlastnosti

• Konštrukčný rad 2025
• Staticky samonosný rám upravený práškovou farbou, s ochranou proti korózii
• Rám pre závesné WC s pripojovacími rozmermi podľa EN 33 a vyložením do 70 cm
• Rám s otvormi o 9 mm pre upevnenie v drevostavbe
• Otočné nožné pätky, vhodné pre montáž do U-profilov UW 50 a UW 75
• Nožné pätky je možné namontovať do systémovej koľajnice Geberit Duofix bez náradia, bez ďalších komponentov
• Pozinkované nožné podpery, chránené proti korózii, s brzdou výsuvu
• Možnosť montáže pripájacieho kolena v rôznych hĺbkových pozíciách bez náradia, rozsah nastavenia 45 mm
• Podomietková splachovacia nádržka Geberit Omega 12 cm, izolovaná proti kondenzácii
• Na ovládanie zhora alebo spredu, vhodné na 2-objemové splachovanie
• Pri výrobnom nastavení je možné okamžité dodatočné spláchnutie
• Montážne a servisné práce na podomietkovej splachovacej nádržke bez náradia
• Prípojka vody na ľavej bočnej strane alebo vzadu vľavo
• Montážna ochrana pre servisný otvor sa dá skrátiť na potrebnú dĺžku, chráni pred vlhkosťou a nečistotami
• S chráničkou na prívod vody pre sprchovacie WC Geberit AquaClean a pre sieťový kábel
• Možnosť upevnenia pre pripojenie na sieť a Power &

Prvok Geberit Duofix pre závesné WC, 112 cm, s podomietkovou splachovacou nádržkou Omega 12 cm

Prvok Geberit Duofix pre závesné WC, 82 cm, s podomietkovou splachovacou nádržkou Omega 12 cm

Technické údaje

• Dynamický pretlak: 10–1000 kPa
• Teplota vody max.: 25 °C
• Výrobné nastavenie splachovacieho množstva: 6 / 3 l
• Rozsah nastavenia veľkého splachovacieho množstva: 4 / 4.5 / 6 / 7.5 l
• Rozsah nastavenia malého splachovacieho množstva: 2–4 l
• Flow rate at 300 kPa / 3 bar: 0.16 l/s
• Minimálny dynamická pretlak: 10 kPa
• Výpočtový prietok: 0.09 l/s
• Materiál: Oceľ
• Výškovo nastaviteľné: Áno

Účely použitia

• Pre steny s kovovými a drevenými stĺpikmi
• Pre systémové steny Geberit Duofix
• Pre montáž do stien v čiastočnej výške alebo na výšku miestnosti
• Pre montáž do deliacich stien na výšku miestnosti
• Pre hrúbky podlahy 0–25 cm
• Pre závesné WC
• Pre skrytú sieťovú prípojku za keramikou WC
• Nevhodné pre protipožiarne súpravy pre prvok Geberit Duofix pre závesné WC alebo protipožiarne uzávery pre splachovacie a pripájacie koleno

Vlastnosti

• Konštrukčný rad 2025
• Staticky samonosný rám upravený práškovou farbou, s ochranou proti korózii
• Rám pre závesné WC s pripojovacími rozmermi podľa EN 33 a vyložením do 70 cm
• S výsuvnou platničkou na bočné upevnenie nad inštalačným prvkom na kovové alebo drevené profily, alebo na stojky Geberit Duofix na výšku miestnosti
• Alternatívna montážna poloha pre stenové kotvy
• Otočné nožné pätky, vhodné pre montáž do U-profilov UW 50 a UW 75
• Nožné pätky je možné namontovať do systémovej koľajnice Geberit Duofix bez náradia, bez ďalších komponentov
• Pozinkované nožné podpery, chránené proti korózii, s brzdou výsuvu
• Možnosť montáže pripájacieho kolena v rôznych hĺbkových pozíciách bez náradia, rozsah nastavenia 45 mm
• Podomietková splachovacia nádržka Geberit Sigma 12 cm, izolovaná proti kondenzácii
• Na ovládanie spredu, vhodné na 1-objemové, 2-objemové a Štart – Stop splachovanie
• Pri výrobnom nastavení je možné okamžité dodatočné spláchnutie
• Montážne a servisné práce na podomietkovej splachovacej nádržke bez náradia
• Prípojka vody vzadu alebo hore v strede
• Montážna ochrana pre servisný otvor sa dá skrátiť na potrebnú dĺžku, chráni pred vlhkosťou a nečistotami
• S chráničkou na prívod vody pre sprchovacie WC Geberit AquaClean a pre sieťový kábel
• Príprava na inštaláciu sieťového zdroja 12 V za keramikou WC

Rozsah dodávky

• Prípojka vody R 1/2"

Prvok Geberit Duofix pre závesné WC, 112 cm, s podomietkovou splachovacou nádržkou Sigma 12 cm, pre odsávanie zápachu s externým ventilátorom

Prevista Dry-WC prvek
s bočním upevněním
1120 mm

- možnost dodatečného objednání Prevista Dry-sada podpěr model 8570.37
- ocel, PE
- kompatibilní se všemi WC ovládacími deskami Prevista, 2množstevní splachovací systém, bezbariérové provedení
Vybavení
rám (40 x 40) ošetřený práškovou barvou, podomítková splachovací nádržka 3H, škrticí klapka, připojovací souprava WC, upevňovací materiál, brzda nožky k nastavení instalační výšky, přípoj vody R1 vzadu, připojovací oblouk WC DN90 (hloubkově nastavitelný) z PP, přechodový kus excentrický DN90/100 z PP
Technická data
z výroby nastaveno částečné splachovací množství cca 3 l
rozsah nastavení částečného splachovacího množství cca 2–4 l
z výroby nastaveno plné splachovací množství cca 6 l
rozsah nastavení plného splachovacího množství cca 3,5–7,5 l
Upozornění
Ovládací desky a příslušenství: produktová skupina WC a pisoárové ovládací desky pro systém Prevista.
model 8521.34

artikl 772 055

Viega Eco Plus-WC prvok pre nasledujúce produkty a použitie: ovládacie dosky Visign pre predstenovú montáž objednať samostatne: Prevista Dry-upevňovacia súprava model 8173 spúšťanie splachovania spredu, technika splachovania 2 množstvami, nastaviteľná výška keramiky, bezbariérové vyhotovenie Vybavenie oceľový rám povrchovo upravený práškovou farbou, podomietková splachovacia nádržka 2H, pripojovací oblúk WC DN90 (nastaviteľná hĺbka) z PP, prechodový kus excentrický DN90/100 z PP, pripojovacia súprava WC, upevňovací materiál pre prvok (pre podlahu) a keramiku, skrutky (samorezné) na upevnenie do kovovej konštrukcie, O otvoru 11 mm pre upevnenie do drevenej konštrukcie alebo na uchytenie upevňovacieho prvku pre sklopné držadlá (model 8169.2), vyrovnávacia pomôcka Vybavenie splachovacej nádržky rohový ventil s predmontovanou vodovodnou prípojkou Rp1, súprava plniaceho ventilu, súprava odtokového ventilu Technické údaje Nastavenie z výroby pre malé splachovacie množstvo cca 3 l Rozsah nastavenia malého splachovacieho množstva cca 3 – 4 l Nastavenie z výroby pre veľké splachovacie množstvo cca 6 l Rozsah nastavenia veľkého splachovacieho množstva cca 6 – 9 l Upozornenie Pri nastavení z výroby je možné okamžité dodatočné splachovanie. Ovládacie dosky a príslušenstvo: produktová skupina Ovládacie príslušenstvo pre WC a pisoáre. ** iba pri konštrukčnej výške 1130 mm model 8161.2 rok výroby od 07/2007

Viega Eco-WC prvok pre nasledujúce produkty a použitie: WC ovládacie dosky Visign for Public 1, Visign for Style 10, 13, 14 a Standard pre predstenovú montáž objednať samostatne: Prevista Dry-upevňovacia súprava model 8173 spúšťanie splachovania spredu, technika splachovania 2 množstvami Vybavenie oceľový rám povrchovo upravený práškovou farbou, podomietková splachovacia nádržka Standard 2S, pripojovací oblúk WC DN90 (nastaviteľná hĺbka) z PP, prechodový kus excentrický DN90/100 z PP, pripojovacia súprava WC, upevňovací materiál pre prvok (pre podlahu) a keramiku, skrutky (samorezné) na upevnenie do kovovej konštrukcie, O otvoru 11 mm pre upevnenie do drevenej konštrukcie Vybavenie splachovacej nádržky rohový ventil s predmontovanou vodovodnou prípojkou Rp1, súprava plniaceho ventilu, súprava odtokového ventilu, škrtiaci ventil splachovacieho prúdu 8310.93 (od konštrukčného radu I. štvrťrok 2017) Technické údaje Nastavenie z výroby pre malé splachovacie množstvo cca 3 l Rozsah nastavenia malého splachovacieho množstva cca 3 – 4 l Nastavenie z výroby pre veľké splachovacie množstvo cca 6 l Rozsah nastavenia veľkého splachovacieho množstva cca 6 – 9 l Upozornenie Pri nastavení z výroby je možné okamžité dodatočné splachovanie. Ovládacie dosky a príslušenstvo: produktová skupina Ovládacie príslušenstvo pre WC a pisoáre. model 8180.26 rok výroby od 08/2007
