Technické údaje

• Dynamický pretlak: 100–800 kPa
• Skúšobný tlak vody max.: 1600 kPa
• Skúšobný tlak vzduchu/inertného plynu max.: 300 kPa
• Teplota vody max.: 30 °C
• Ovládacia sila (N) max.: 12 N
• Flow rate at 100 kPa / 1 bar without flow limiter: 0.3 l/s
• Flow rate at 100 kPa / 1 bar with flow limiter: 0.18 l/s
• Minimálny dynamická pretlak: 100 kPa
• Relatívna vlhkosť vzduchu: ? 100 %
• Výpočtový prietok: 0.22 l/s
• Rozsah nastavenia doby splachovania: 4 / 8 / 12 s
• Tvar tlačidla: hranaté

Účely použitia

• Pre manuálne spúšťanie splachovania pisoárov
• Pre inštalačné prvky Geberit pre pisoár s ovládaním spredu
• Pre inštalačné prvky Geberit pre pisoár s ovládaním zhora
• Pre montáž do súprav pre hrubú montáž pre ovládania splachovania pisoárov Geberit (od roku výroby 2009)

Vlastnosti

• Ovládacie tlačidlo s poistnou závorou
• Nastavenie doby splachovania pomocou vzduchových dýz (pneumatické)
• Malá sila potrebná pre spustenie
• Malý zdvíhací pohyb
• Spustenie splachovania pri uvoľnení ovládacieho prvku
• Možnosť zmenšenia splachovacieho množstva pomocou škrtiacej skrutky súpravy pre hrubú montáž až na 0,5 l na jedno spláchnutie
• Skupina armatúr II podľa DIN 4109
• Komponenty prichádzajúce do styku s pitnou vodou bez obsahu olova

Rozsah dodávky

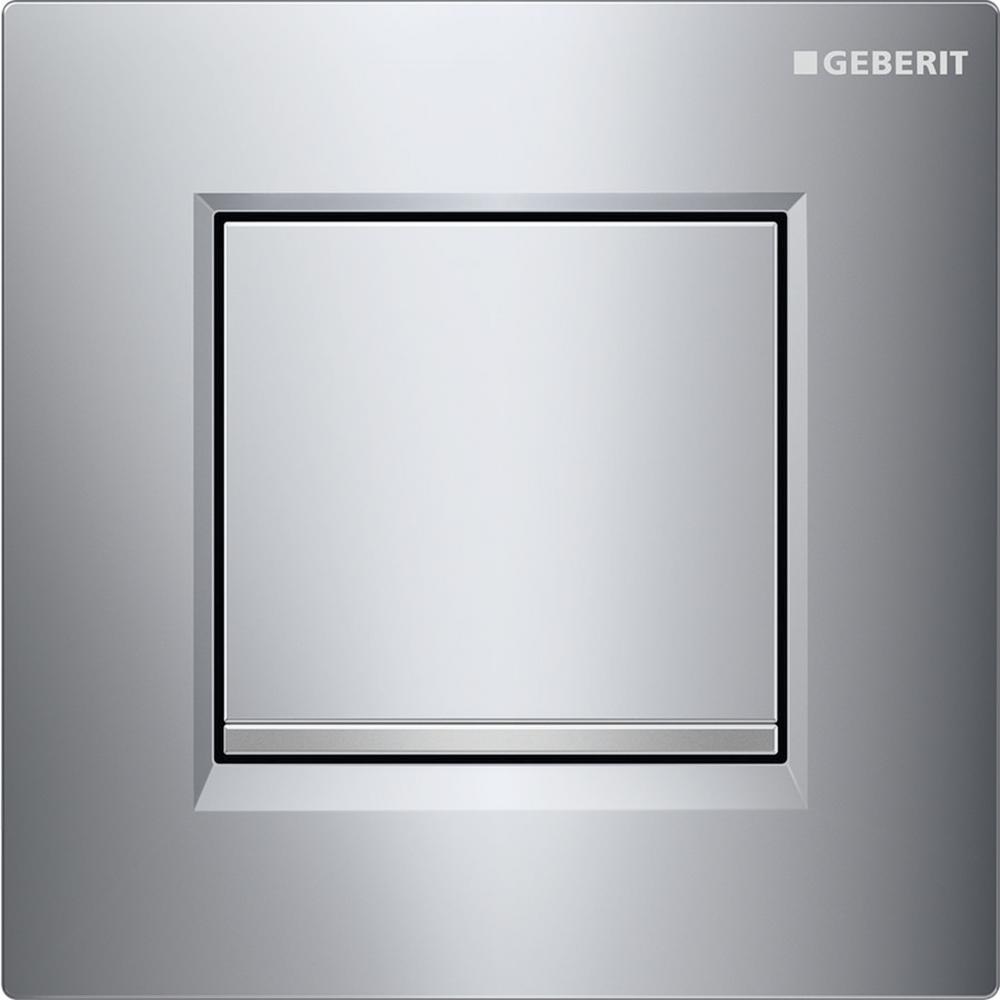

• Ovládacie tlačidlo typu 20, hranaté
• Pneumatické spúšťanie splachovania, vopred namontované na upevňovacom ráme
• Pneumatický ventil
• Pripevňovací materiál
